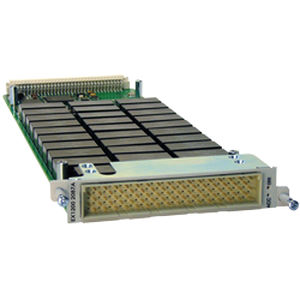

Multiplexeur module EX1200-3 series

multicanauxde puissancehaute densité

Modules de commutation multiplexeurs jusqu'à 1000VDC dans une configuration à 1, 2 ou 4 fils. Les EX1200-3001 et EX1200-3001DS sont des modules multiplexeurs haute densité conçus pour le balayage de plusieurs points vers un bus commun, dans des configurations à 1, 2 ou 4 fils. Les applications comprennent les tests de faisceaux de câbles, les tests de semi-conducteurs et de circuits imprimés, ainsi que les applications où plusieurs points doivent être commutés sur une ressource commune. Les EX1200-3001 et EX1200-3001DS se composent de huit multiplexeurs individuels (1 x 8) à 2 fils, ou de huit multiplexeurs (1 x 16) à 1 fil qui peuvent être interconnectés sous le contrôle du programme (via les relais de bus) pour configurer des multiplexeurs plus grands selon les besoins. Cela permet d'éliminer le câblage externe et de réduire les tronçons non terminés. La carte possède des relais internes qui peuvent être fermés pour se connecter directement au bus analogique de l'EX1200. Cette caractéristique permet de coupler étroitement la carte et le DMM interne de l'EX1200, ce qui réduit considérablement les temps d'exécution des tests. L'option EX1200-3001DS comprend des relais de décharge de tension résiduelle internes qui peuvent être activés pour court-circuiter momentanément le chemin de mesure lors du passage d'un canal d'entrée à un autre. Cela dissipe toute tension maintenue par le câblage et la capacité d'entrée de l'instrument. Ces relais protègent les dispositifs sensibles, tels que les circuits CMOS, des tensions résiduelles causées par les mesures haute tension précédentes. L'EX1200-3048 est un module multiplexeur haute densité conçu pour le balayage de plusieurs points vers un bus commun, dans des configurations à 2 ou 4 fils. Les applications comprennent les tests de harnais de câbles, la surveillance de la température et de la tension, les tests de circuits imprimés, et celles dans lesquelles plusieurs points doivent être commutés sur une ressource commune.
