Matrice de commutation numérique X1200-4 series

flexible

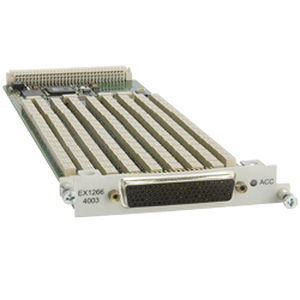

Modèles de matrice de commutation à haute densité dans des configurations à 1 et 2 fils Le module de matrice haute densité EX1200-4003 permet à l'utilisateur de connecter n'importe quelle ligne d'entrée à n'importe quelle colonne de sortie avec un relais DPST à chaque point de croisement ligne/colonne. Cette architecture fournit le cadre pour des conceptions de systèmes de commutation flexibles où plusieurs instruments de test doivent être connectés à des points de test communs. Par exemple, un multimètre numérique, un compteur/temporisateur et un numériseur peuvent être connectés aux rangées d'entrée, puis chaque dispositif peut être connecté à l'une des colonnes de sortie en fonction de la fonction de mesure souhaitée pendant le test. Les connexions entre les rangées et les colonnes se font à l'intérieur du module, ce qui réduit considérablement le câblage externe. Le plus petit bloc de construction est une matrice à 2 fils (4 x 16) et les rangées et les colonnes peuvent facilement être étendues pour former des matrices plus grandes. Une matrice à 2 fils (4 x 192) peut être logée dans une unité centrale à rack complet de la série EX1200. Des relais capables de commuter jusqu'à 300 V et jusqu'à 2 A sont utilisés pour maximiser la gamme d'espaces d'application qui peuvent être traités avec ce module. L'EX1200-4128 est un module matriciel à très haute densité qui permet à l'utilisateur de connecter n'importe quelle ligne d'entrée à n'importe quelle colonne de sortie avec un relais SPST à chaque point de croisement ligne/colonne. Cette architecture fournit le cadre pour des conceptions de systèmes de commutation flexibles où plusieurs instruments de test doivent être connectés à des points de test communs.
