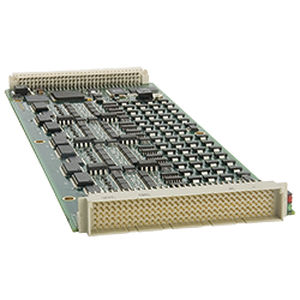

Module d'acquisition de données multicanaux EX1200-7500

encastrableprogrammableà E/S numérique

- Huit ports de 8 bits d'E/S chacun - Capacité de courant élevé pour la commande de relais externes, puits de 300 mA - Simulation et réception de données numériques à des taux d'échantillonnage allant jusqu'à 2 MHz - Tensions de sortie sélectionnables allant de 3,3 V à 60 V - Configurez les sorties et les entrées de balayage dans le cadre du moteur de séquençage des mesures de l'EX1200 L'EX1200-7500 est un module d'E/S hautes performances doté de huit ports 8 bits (64 canaux). Chaque port peut être configuré comme une entrée ou une sortie sous le contrôle du programme. Les E/S peuvent être à simple tampon, pour fournir un accès aux données en temps réel, ou à double tampon, pour fournir des données synchronisées. L'EX1200-7500 a la possibilité de générer les horloges d'entrée et de sortie à partir du panneau avant, ce qui permet de synchroniser un très grand nombre de canaux pour collecter ou présenter des données à un UUT. En outre, les données d'entrée peuvent être horodatées avec une précision IEEE-1588 dans le cadre du moteur de balayage de l'EX1200. La mémoire embarquée profonde (jusqu'à 1 Mo) peut être utilisée pour générer des motifs sur les canaux de sortie à des taux allant jusqu'à 2 MHz. Afin de faciliter le câblage global du système, toutes les diodes de verrouillage et les canaux à collecteur ouvert peuvent être tirés vers le haut en interne, plutôt que sur une base par canal. Chaque canal peut absorber 300 mA et comprend des diodes de blocage intégrées, ce qui rend ce module idéal pour commander et détecter des dispositifs externes tels que des relais.
