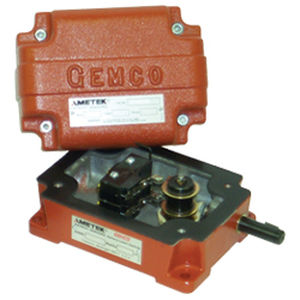

Contact fin de course rotatif 2000

NEMAde sécuritéde contrôle

L'objectif principal de l'interrupteur de fin de course rotatif de la série 2000 est de contrôler les limites intermédiaires ou finales d'un mouvement linéaire ou rotatif. L'interrupteur de fin de course est souvent utilisé comme dispositif de sécurité pour protéger l'équipement contre les dommages accidentels. Les boîtiers NEMA de type 1 et 12 (usage général) sont moulés en FIBRALLOY, un matériau spécial à base de fibre de verre qui résiste aux acides, aux alcools, aux hydrocarbures et à la chaleur. Un joint synthétique étanche empêche la pénétration de l'huile et des liquides de refroidissement. Les trous de fixation externes permettent de monter les interrupteurs sans interférence interne. Les boîtiers NEMA de type 4 (étanches) sont en aluminium moulé ; des boîtiers en fonte ou en bronze moulé peuvent être fournis sur demande. Les boîtiers NEMA de types 7 et 9 (emplacements dangereux) sont conçus pour répondre aux exigences du Code national de l'électricité pour la classe 1, le groupe D et la classe 2. Des pièces de qualité rendent chaque fin de course rotatif très fiable. L'arbre d'entrée de 1/2" entraîne un engrenage en bronze qui fait tourner le bloc de came. Ce dernier abrite des cames réglables indépendamment qui actionnent les interrupteurs de précision à action rapide. Chaque interrupteur peut être équipé d'un à quatre interrupteurs unipolaires à double effet ou d'un maximum de deux interrupteurs bipolaires à double effet pour la polyvalence des circuits de commande. Aucune vitesse minimale n'est spécifiée en raison de l'utilisation de contacts à rupture brusque. La vitesse nominale maximale de l'arbre à vis sans fin est de 1000 tr/min et il peut tourner dans le sens des aiguilles d'une montre ou dans le sens inverse. Caractéristiques - Engrenage entièrement métallique - Interrupteurs industriels S.P.D.T. ou D.P.D.T - Boîtiers NEMA 12, 4, 7 et 9 - Rapports d'engrenage de 5:1 à 5333:1 - Réglages positifs et indépendants des cames - Grandes ouvertures du couvercle pour faciliter le câblage
