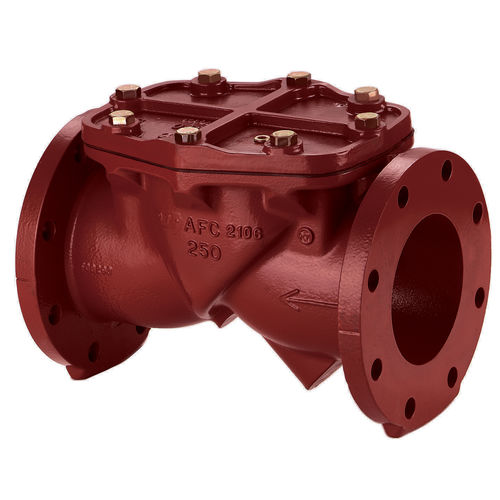

Clapet anti-retour à battant 2100 series

compact

Le clapet anti-retour à siège résilient AMERICAN Série 2100 est simple, durable et présente des caractéristiques de conception améliorées par rapport à celles des clapets anti-retour à battant à siège métallique traditionnels. La série 2100 se caractérise par un corps et un chapeau en fonte ductile légère. Les deux composants sont recouverts d'une résine époxy liée par fusion avant l'assemblage. La vanne est maintenue par des attaches en acier inoxydable de type 304. En raison de l'ajout de magnésium dans la chimie du fer, la fonte ductile a une résistance à la traction deux fois supérieure à celle de la fonte grise. Le clapet anti-retour est entièrement conforme à la norme ANSI/AWWA C508 et a été certifié selon les normes NSF/ANSI 61 et NSF/ANSI 372, ce qui démontre la conformité à la loi américaine sur la sécurité de l'eau potable (SDWA). Le disque est également fabriqué en fonte ductile et est fixé à un arbre en acier inoxydable avec un renfort en nylon. Le disque et l'arbre sont entièrement encapsulés dans du caoutchouc EPDM pour créer la seule pièce mobile de la vanne. La série 2100 est conçue pour une pression nominale de 250 psig. La vanne est étanche et ne présente aucune fuite à des pressions supérieures à 5 psig. Dans des conditions d'écoulement, la voie d'eau est libre. La vanne est conçue pour minimiser le claquement du disque. En raison de la géométrie unique de la vanne, le disque ne doit parcourir que 35 degrés d'une position complètement ouverte à une position complètement fermée, par rapport à une course de 90 degrés dans la plupart des clapets anti-retour traditionnels. Cela permet à la vanne de se fermer avant que le flux du fluide ne soit inversé.
