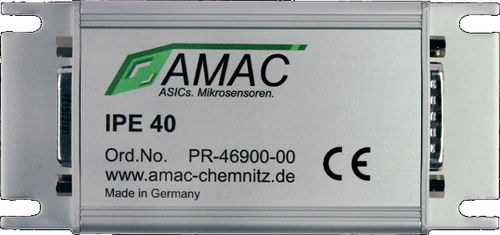

Interpolateur à 3 canaux IPE40

programmableavec interface ABZavec interface SPI

L'unité d'interpolation (IPE40) est utilisée pour augmenter la résolution des systèmes de mesure incrémentaux de distance et d'angle avec des signaux de sortie sinusoïdaux déphasés de 90°. Elle convient aux capteurs dotés d'une interface tension ou courant normalisée. Une distance minimale de front réglable à la sortie ainsi que l'hystérésis analogique et numérique programmable permettent une utilisation même avec des signaux d'entrée altérés. - Signaux d'entrée - Sinus / cosinus / signal de référence Différentiel / asymétrique Gain réglable pour 1Vpp / 660mVpp / 530mVpp / 80mVpp Maximum 1.2MHz pour taux d'interpolation ≤ 20 Maximum 750kHz pour taux d'interpolation = 32 Maximum 600kHz pour taux d'interpolation = 40 - Taux d'interpolation 40 / 32 / 20 / 16 / 8 / 4 Bords par période sinusoïdale - Traitement du signal zéro - Largeur réglable du signal de référence à la sortie - Suppression des interférences - Hystérésis réglable en analogique Hystérésis numérique réglable Séparation minimale des bords réglable à la sortie
