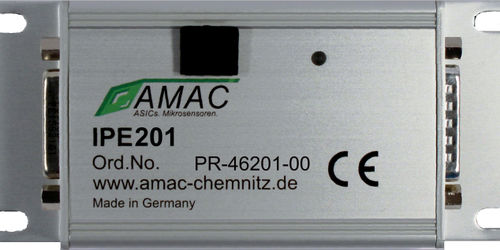

Interpolateur à 3 canaux IPE201

programmableavec interface ABZavec interface BiSS

L'unité d'interpolation programmable IPE201 est destinée à être raccordée à des systèmes de mesure incrémentaux de position et d'angle avec des signaux d'entrée sinusoïdaux déphasés de 90°. Elle peut être utilisée sur un grand nombre de systèmes de codage qui fonctionnent selon les principes de mesure les plus divers. L'IPE201 divise les périodes du signal jusqu'à 256 fois. L'unité d'interpolation fonctionne aussi bien avec des signaux d'entrée asymétriques que différentiels. La configuration s'effectue soit par USB, soit par l'interface SSI / BiSS, soit par l'EEPROM interne du GC-IP201B. Il est également possible d'équiper l'unité d'une interface SPI (système 3.3V ou 5V). Un contrôle de gain et d'offset spécifique à l'AMAC ainsi que la possibilité de correction de phase du GC-IP201B interne assurent une grande précision de mesure dans des conditions industrielles. L'unité peut être connectée à un compteur standard ou à un contrôle (état de livraison) via l'interface RS422. Il est également possible de reconfigurer l'IPE201 via USB et de le connecter à un maître SSI / BiSS. La tension de fonctionnement est de 5 VDC. Les fonctions du circuit d'interpolation GC-IP201B, telles que les filtres analogiques commutables ou l'hystérésis numérique, rendent l'appareil idéal pour une utilisation dans les systèmes de contrôle.
