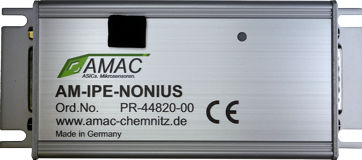

Interpolateur à 2 canaux AM-IPE-Nonius

à 6 cannauxprogrammableavec interface ABZ

L'unité d'interpolation à 2 canaux AM-IPE-Nonius permet d'augmenter la résolution des systèmes de mesure absolue de distance et d'angle avec 2 signaux de sortie sinusoïdaux (signaux de vernier) déphasés de 90 ° et de calculer la position absolue du capteur à partir des deux signaux de vernier. Il est également possible de connecter des systèmes incrémentaux de mesure de position et d'angle à un ou deux canaux. Le circuit d'interpolation vernier intégré GC-NIP divise les périodes sinusoïdales du signal d'entrée en 8192 incréments maximum pour calculer la position incrémentale des deux canaux, ainsi que la position absolue déterminée au moyen du calcul vernier. La résolution de la position est précise jusqu'à 22 bits. Afin d'augmenter la précision de la position absolue, un ensemble de coefficients spécifiques au capteur et à l'échelle peut être stocké dans l'EEPROM du GC-NIP. Les signaux d'entrée sont soumis à une correction de gain et de décalage spécifique à l'AMAC. En outre, le déphasage des signaux d'entrée peut être corrigé de manière statique à l'aide d'un potentiomètre numérique. Le bruit du signal du capteur est éliminé par un filtre passe-bas analogique. En outre, une hystérésis numérique supprime le bruit de bord des signaux de sortie à basse fréquence et à l'arrêt. Par conséquent, un compteur d'interpolation ultérieur fonctionne sans erreur, même en cas de brèves perturbations du signal d'entrée. Le signal de position peut être transmis aux composants en aval via l'interface SPI, l'interface SSI, l'interface BiSS ou comme un signal carré ABZ conventionnel.
