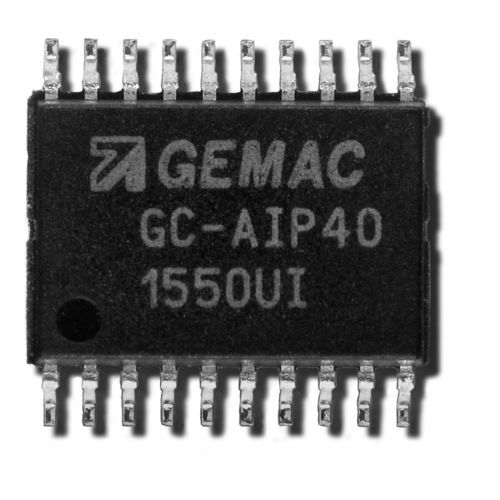

IC puissance GC-AIP40

programmablenumériqueanalogique

Le circuit d'interpolation GC-AIP40 est utilisé pour augmenter la résolution des systèmes de mesure incrémentaux de position et d'angle avec des signaux de sortie sinusoïdaux déphasés de 90°. Le circuit intégré est adapté aux capteurs dotés d'une interface standardisée en tension ou en puissance, ainsi qu'à la connexion directe de matrices de photodiodes et de ponts de mesure de capteurs. Une séparation minimale réglable des fronts à la sortie ainsi qu'une hystérésis analogique et numérique programmable permettent d'utiliser le circuit intégré même avec des signaux d'entrée perturbés. - Signaux d'entrée Sinus / cosinus / signal de référence différentiel / asymétrique Gain ajustable pour 1Vpp / 660mVpp / 530mVpp / 80mVpp Maximum 1.2MHz pour taux d'interpolation ≤ 20 Maximum 750kHz pour taux d'interpolation = 32 Maximum 600kHz pour taux d'interpolation = 40 - Taux d'interpolation 40 / 32 / 20 / 16 / 8 / 4 Bords par période sinusoïdale - Traitement du signal zéro : Largeur réglable du signal de référence à la sortie - Configuration : broches de configuration - Suppression des interférences : Hystérésis réglable analogique Hystérésis numérique réglable Séparation minimale des fronts réglable à la sortie - Signaux de sortie onde carrée 90° (A/B/Z) ; compatible TTL et CMOS - Gehäuse : : TSSOP20
