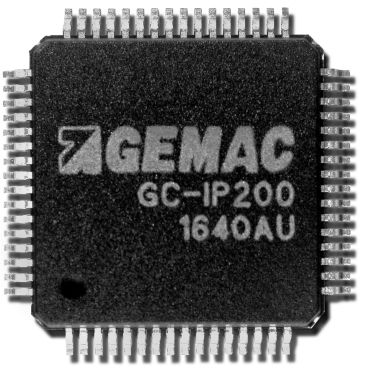

IC programmable GC-IP200

convertisseuranalogiqued'interpolation

Le circuit d'interpolation GC-IP200 est destiné à être connecté à des systèmes de mesure incrémentaux de position et d'angle avec des signaux de sortie sinusoïdaux déphasés de 90°. La résolution extrêmement élevée est obtenue avec un taux d'interpolation allant jusqu'à 200 fois. La valeur du compteur est fournie via l'interface série. En même temps, les données de sortie peuvent être émises sous forme d'impulsions rectangulaires pour le traitement de processus externes. Le GC-IP200 peut être utilisé sur un grand nombre de systèmes de codage qui fonctionnent selon les principes de mesure les plus divers. Diverses interfaces et des types de configuration flexibles permettent une utilisation dans des systèmes d'interpolation monopuce, dans des appareils de mesure basés sur le μC ainsi que dans des systèmes multicanaux. Un contrôle breveté du gain et de l'offset ainsi que la possibilité d'une correction de phase garantissent une grande précision de mesure dans des conditions industrielles. Grâce au déclencheur de valeur mesurée à deux étages intégré et à la sortie de données parallèle supplémentaire, le GCIP200 peut être utilisé dans des applications en temps réel. - Entrée analogique : 3 canaux différentiels (sinus, cosinus, référence) Entrée tension 1Vpp (différentielle) Entrée asymétrique pour 2,4Vpp fréquence d'entrée maximale 400kHz - Convertisseur AD : Convertisseur interne max.1.25MS / s - Correction du signal : Contrôle breveté du gain et de l'offset Correction de phase statique par potentiomètre externe - Taux d'interpolation : 200 / 160 / 100 / 80 / 50 / 40 / 25 / 20 - Signaux de sortie : Valeur de compteur 28 bits séquences d'ondes carrées à 90 Signal d'erreur - Options de configuration : Via les broches de configuration Via l'interface série (SPI)
