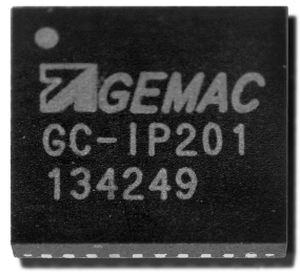

IC programmable GC-IP201(B)

analogiqued'interpolationmulticanal

Les circuits d'interpolation GC-IP201 et GC-IP201B sont utilisés pour augmenter la résolution des systèmes de mesure incrémentaux de position et d'angle avec des signaux de sortie sinusoïdaux. Les signaux de ces capteurs incrémentaux sont soumis à un contrôle interne de gain et d'offset breveté par l'AMAC, puis interpolés jusqu'à 256 fois. Le circuit intégré contient trois amplificateurs d'instrumentation auxquels peuvent être raccordés directement des capteurs avec interface de tension et des ponts de mesure. Les capteurs avec une interface de courant ou les réseaux de photodiodes sont adaptés par un simple câblage externe. Un filtre passe-bas analogique réglable réduit le bruit des signaux des capteurs. En outre, une hystérésis numérique permet de supprimer le bruit de bord des signaux de sortie aux basses fréquences d'entrée et à l'arrêt. Dans le circuit intégré, la qualité du signal des capteurs est contrôlée à l'aide de neuf critères. Les quatre interfaces de sortie implémentées ABZ, SPI, SSI, BiSS (uniquement GC-IP201B) et d'autres caractéristiques telles que le traitement des signaux de déclenchement à plusieurs niveaux, la minuterie intégrée, le compteur multitours intégré, l'évaluation des marques de référence codées en fonction de la distance, qui permettent des options pour l'ajustement du point de référence et pour le réglage et la sauvegarde de la position zéro l'utilisation directe du CI sur des commandes industrielles ou sur des systèmes de mesure de position multicanaux très rapides. Le CI est également préparé pour être utilisé dans des systèmes de mesure de position absolue - Taux d'interpolation 20 ... 256 - Signaux de sortie : ABZ, SPI, SSI, BiSS (GC-IP201B) - Fréquence d'entrée max. 440 kHz - - EEPROM, compteur multitours, réglage de la marque de référence - Filtre passe-bas d'entrée réglable 10kHz...450kHz
