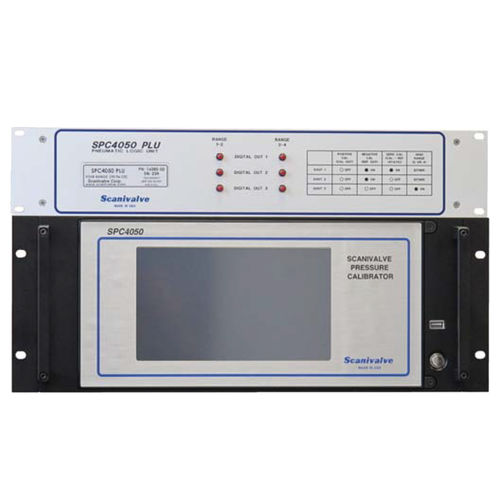

Calibrateur de pression SPC4050

de précisionpneumatiquemanuel

Permet l'étalonnage automatisé des scanners de pression Scanivalve DSA, ZOC et MPS A propos du calibrateur de pression SPC4050 Le calibrateur de pression SPC4050 est conçu pour fournir un calibrage automatisé des DSA, ZOC et MPS des Scanivalves des scanners de pression en série. Le système de calibrage se compose de 3 éléments : 1. Le cœur du système d'étalonnage est le calibrateur de pression Scanivalve, modèle SPC4050. Le calibrateur SPC4050 possède jusqu'à deux régulateurs de pression de précision indépendants. Chaque régulateur peut avoir jusqu'à deux transducteurs de jauge ou absolus ; donc jusqu'à 4 transducteurs par calibrateur. Les transducteurs peuvent être rapidement retirés pour l'étalonnage ou service. Les transducteurs sont de type Jauge (psig) ou Absolu (psia). Les plages de pression manométrique pleine échelle sont disponibles entre 0,36 psig et 750 psig. 2. L'unité logique pneumatique de Scanivalve (SPCPLU) est nécessaire pour les étalonnages automatisés DSA, ZOC et MPS. Cette unité contient les électrovannes pneumatiques et les manifolds nécessaires pour effectuer des étalonnages à une ou plusieurs gammes, comme ainsi que les corrections de décalage du zéro. 3. Un programme utilitaire, PressCal, est fourni avec le SPC4050. Il effectue des étalonnages automatiques ou manuels sur tous les scanners de pression DSA et ZOC en contrôlant le calibrateur de pression et le SPCPLU. Le programme PressCal est hébergé dans un environnement Windows®. PressCal met à jour les fichiers de coefficients d'étalonnage du module et génère des rapports " à la réception " et de validation de l'étalonnage Caractéristiques principales SPC4050 - Précision de 0,01% de la pleine échelle - Jusqu'à 4 plages d'étalonnage, 0,36 à 750 psig, 0 à 750psia. - Basé sur le calibrateur de pression automatisé Mensor CPC6050 - Transducteurs amovibles/interchangeables - Ecran tactile couleur - Étalonnages automatisés DSA, ZOC et MPS
