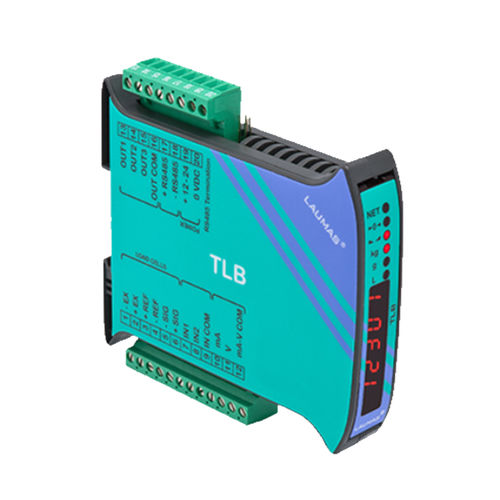

Amplificateur de signal TLB

de puissanceanalogiquenumérique

A propos de l'amplificateur numérique TLB Amplificateur et indicateur de poids pour montage sur rail oméga/DIN, adapté à la face arrière ; forme verticale peu encombrante. Caractéristiques principales TLB - Afficheur semialumérique à six chiffres (hauteur 8 mm), LED à 7 segments - Quatre boutons - Dimensions : 25 x 115 x 120 mm L'instrument est équipé d'un port série RS485 et d'une sortie analogique : - RS485 pour la connexion à : - PC/PLC jusqu'à 32 appareils (max 99 avec répétiteurs de ligne) par protocole ASCII Laumas (compatible avec W60000) ou ModBus RTU - Affichage à distance - Sortie analogique optoisolée 16 bits : 0 ... 20 mA ; 4 ... 20 mA (max 300 Ohm) ; 0 ... 10 V ; 0 ... 5 V ; ±10 V ; ±5 V (min 10 kOhm). Calibrage théorique à l'aide de boutons. Spécifications Alimentation et consommation : 12 - 24 VDC ±10 % ; 5 W Nombre de capteurs de pesage (en parallèle et en alimentation) max. 8 (350 Ω) ; 5 VDC / 120 mA Linéarité <0,01% FS Linéarité de la sortie analogique <0,01% FS Convertisseur A/D 24 bits (16000000 points) 4,8 kHz Divisions, max ±999999 Sensibilité du capteur, max. ±7 mV/V Filtre numérique / taux de conversion 0.012 - 7 s / 5 - 300 Hz Sorties relais logiques 3x - max. 115 VAC / 150 mA Entrées logiques 2x - optoisolée 5 - 24 VDC PNP Port RS485 - débit en bauds 2400, 4800, 9600, 19200, 38400, 115200
