Système d'acquisition de données de température DTS4050

encastrablenumériqueEthernet

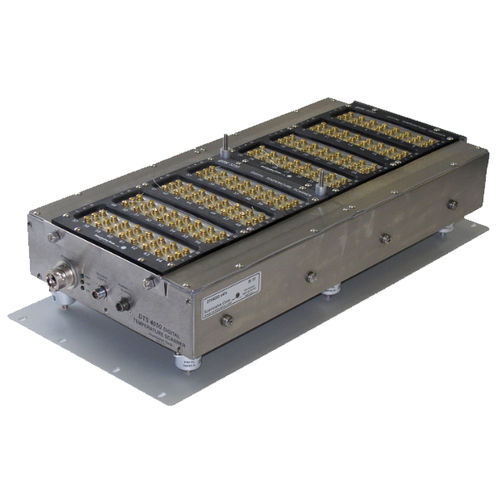

Système d'acquisition de température A propos du scanner de température numérique DTS4050 Le système d'acquisition de température de la série DTS4050 représente la prochaine génération de balayage intelligent des thermocouples. Le scanner numérique de thermocouples DTS4050 accepte 16, 32 ou 64 entrées de thermocouples. Il intègre des filtres passe-bas intégrés, des convertisseurs A/N 22 bits et un microprocesseur DSP. Le module DTS est spécialement conçu pour les environnements très bruyants et, à ce titre, il peut supporter un bruit de mode commun inégalé. Caractéristiques principales DTS4050 - Accepte les types E, J, K, N, R, S, T et B - Ingénierie Sortie de l'unité, °C, °F, °R ou K - Ethernet TCP/IP et protocole UDP - 1000 VDC isolation canal à canal - 600 VDC isolation d'entrée - Réjection du bruit 50 - 60 Hz - Test de thermocouple ouvert - Synchronisation IEEE1588 PTPv2 - Canaux 16, 32 et 64 Applications DTS4050 - Moteur à turbine - Moteur Diesel - Cellules d'essai pour compresseur - Surveillance de la température des chaudières et des fours Spécifications Entrées (Px) 16, 32 ou 64 paires de bornes à vis en laiton 6-32 plus blindages ou connecteurs jack de panneau en option Communication Ethernet 100baseT ; RS-232 (configuration uniquement) Sortie [Tension d'alimentation] °C, °F, °R, K, mVolts ou comptages [18 ... 36 VDC] Protocole de communication TCP/IP ou UDP Types de thermocouples borne à vis : E, J, K, N, R, S, T et B ; prise de panneau en option : E, J, K, S et T Précision (sur toute la plage de fonctionnement) E, J, K, N et T : ±0,5°C ; R et S : ±2,0°C ; B : ±4,0°C Précision de l'UTR ±0.1°C Résolution A/D 22 bit Fréquence de balayage 64Tx : 10 Hz/canal, 32Tx : 20 Hz/canal ; 16Tx : 40 Hz/canal Température de fonctionnement (unité standard) 64Tx : -5 à 60°C, 32Tx : -5 à 60°C, 16Tx : -10 à 60°C
