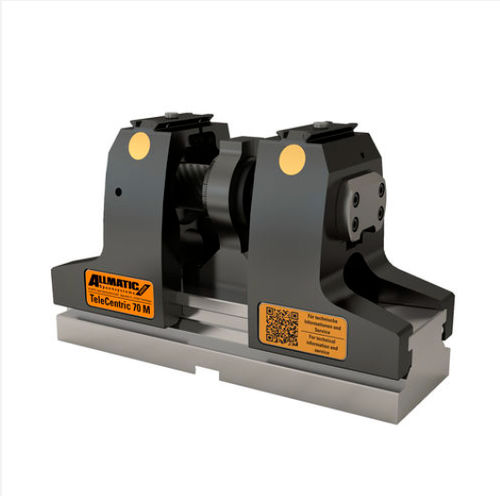

Étau pour machine-outil TeleCentric 70 M

pour usinage 5 axes

Domaine d'application : - Idéal pour les centres d'usinage à 5 axes - Possibilité de serrage conventionnel et de serrage par grippage - Étau centré - En savoir plus sur la fonction et l'application Caractéristiques du produit : Broche télescopique, le contour de l'interférence reste inchangé Programmation centrale et simple sans décalage du point zéro La surépaisseur du matériau est répartie de manière symétrique L'accessibilité de la pièce à usiner dépend de la capacité du mandrin Forme de construction symétrique = la pièce à usiner reste centrale et parallèle Hauteur de support de la pièce 192 mm Système de mors à changement rapide, changement de mors sans outil grâce à une fermeture rapide en 10 secondes par paire de mors Mors réversibles : pour min. 49 mm à max. 207 avec une paire de mors sans adaptateur de gamme de serrage Avec l'adaptateur de plage de serrage, vous pouvez atteindre une plage de serrage à partir de 9 mm (même 0 mm avec le mors zéro) Force de serrage constante grâce à une broche télescopique nécessitant peu d'entretien Fourni en standard avec des trous de positionnement pour un système de serrage au point zéro, micromètre intérieur 200 mm Fixation à la table de la machine avec une trame de montage de 50/63 mm pour le montage de boulons/vis à tête cylindrique ou de sabots de serrage ou des sabots de serrage. Graduation intégrée pour le réglage fin de la position centrale Faible poids (sans mors) : K =17,5 kg / M=19,5 kg Force de serrage 30 kN à 45 Nm linéaire Fonctionnement avec clé dynamométrique
