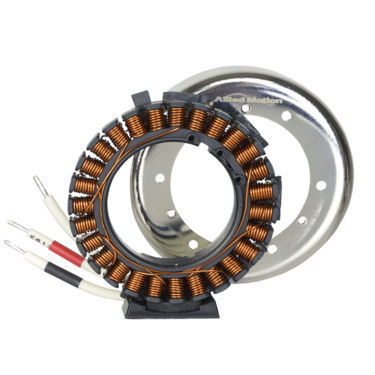

Moteur à rotor externe KinetiMax HPD KMF109 Series

DCbrushless24 V

Moteur CC sans balais à rotor extérieur disponible en trois longueurs d'empilage Le KinetiMax 109 High Power Density (HPD) est un moteur à courant continu sans balais à rotor extérieur qui se présente sous la forme d'ensembles stator-rotor sans cadre. Avec trois longueurs d'empilage au choix, le KinetiMax 109 HPD offre un couple de sortie nominal de 1,83 à 4,17 Nm, ce qui se traduit par une puissance de sortie de 534 à 767 watts au point de fonctionnement nominal. L'ensemble stator-rotor compact offre une solution idéale lorsque la longueur totale du moteur est critique dans les applications où l'espace est restreint. Avec un rendement supérieur à 89 % dans sa zone de travail normale, le moteur KinetiMax 109 HPD est idéal pour les applications alimentées par batterie, où il permet de maximiser le temps de fonctionnement par charge de batterie. Notre moteur KinetiMax 109 HPD présente un grand diamètre d'alésage du stator de 67,1 mm, ce qui permet au câblage de passer à travers le moteur. Avec un nombre de pôles plus élevé et un rotor extérieur, le moteur KinetiMax 109 HPD crée un faible couple de cogging combiné à un couple de pointe élevé, ce qui améliore le comportement du moteur dans les applications d'asservissement. Caractéristiques et avantages - Sélection de bobinage pour d'autres tensions - Couple nominal de 0,16 à 6,30 Nm - Rapport couple/poids élevé - Excellent rendement de 81% à 91% sur une large plage autour du point de fonctionnement nominal Applications typiques - Véhicules à guidage automatique (AGV) - Robotique (bras, articulations) - Outils hydrauliques portatifs - Systèmes de manutention - Équipement médical - Actionneurs rotatifs - Cardans
