Moteur DC KinetiMax 062™ Series
brushlessà aimants permanentsà rotor extérieur

Moteur DC - KinetiMax 062™ Series - Allied Motion The Netherlands - brushless / à aimants permanents / à rotor extérieur
Moteur DC - KinetiMax 062™ Series - Allied Motion The Netherlands - brushless / à aimants permanents / à rotor extérieur
Moteur DC - KinetiMax 062™ Series - Allied Motion The Netherlands - brushless / à aimants permanents / à rotor extérieur - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
DC
Type
brushless
Construction
à aimants permanents, à rotor extérieur, compact, plat, frameless
Nombre de pôles
30 pôles
Application
pour convoyeur, pour applications industrielles, pour pompe, pour équipement médical, pour pompe centrifuge, pour fauteuil roulant, convoyeur, pour la robotique, pour machine d'emballage, pour outil électroportatif, pour véhicule électrique, pour applications hydrauliques, agricole, pour systèmes à piles, pour applications médicales, pour pompe à vide, pour drone, pour l'optique
Autres caractéristiques
à haut rendement, fort couple, haute puissance, à haute inertie, à entraînement direct
Puissance

108 W, 131 W, 150 W
(0,147 hp, 0,178 hp, 0,204 hp)

Min: 87 W
(0,118 hp)

Max: 150 W
(0,204 hp)

Intensité

4,1 A

Couple

0,24 Nm, 0,42 Nm, 0,55 Nm
(0,177 ft.lb, 0,3098 ft.lb, 0,4057 ft.lb)

Vitesse de rotation

2 617 rpm, 2 948 rpm, 4 320 rpm
(16 443,1 rad.min-1, 18 522,83 rad.min-1, 27 143,36 rad.min-1)

Diamètre

62 mm
(2,44 in)

Température de fonctionnement

160 °C
(320 °F)

Description

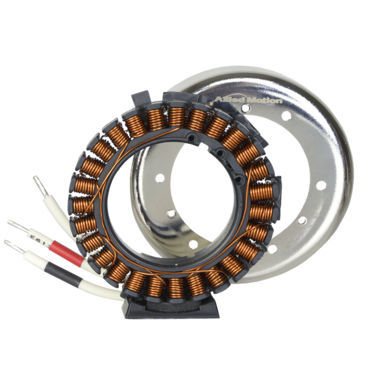

Le KinetiMax 062 High Power Density (HPD) est un moteur à courant continu sans balais à rotor extérieur qui se présente sous la forme de jeux de pièces stator-rotor sans cadre. Avec trois longueurs d'empilage au choix, le KinetiMax 062 HPD présente un couple nominal de sortie de 0,24 à 0,55 Nm, ce qui donne une puissance de sortie de 108 à 150 watts à son point de fonctionnement nominal. L'ensemble stator-rotor compact offre une solution idéale lorsque la longueur totale du moteur est critique dans les applications à espace restreint. Et avec un taux de rendement de plus de 83% dans sa zone de travail normale, le moteur KinetiMax 062 HPD est idéal pour les applications alimentées par batterie, où il contribue à maximiser le temps de fonctionnement par charge de batterie. Notre moteur KinetiMax 062 HPD se caractérise par un grand diamètre d'alésage du stator de 37,5 mm, qui permet le passage de câbles dans le moteur. Avec un nombre de pôles plus élevé et un rotor extérieur de meilleure conception, le moteur KinetiMax 062 HPD crée un faible couple d'embrayage combiné à un couple de pointe élevé qui améliore le comportement du moteur dans les applications d'asservissement.

---
