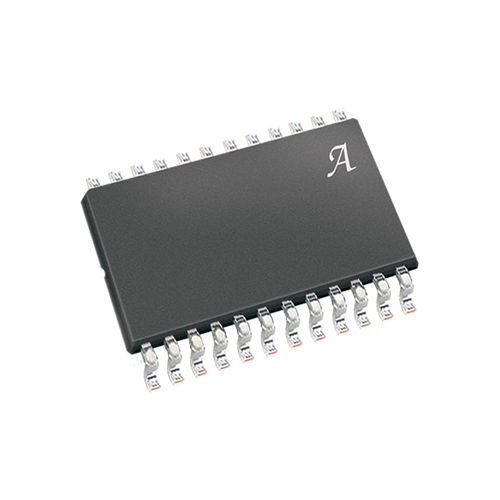

Régulateur de tension pour applications automobiles A8450 series

ajustableanalogiquenumérique

Le A8450 est un bloc d'alimentation à sorties multiples destiné aux applications automobiles. Le A8450 fonctionne à partir d'une large plage d'alimentation d'entrée et est conçu pour répondre aux exigences des environnements à température ambiante élevée. Quatre sorties tension régulées offrent de multiples options. Le régulateur de 3,3 V et le régulateur réglable de 1,2 à 3,3 V peuvent être utilisés pour alimenter des cœurs de microcontrôleur ou de DSP, ou pour les E/S, la détection et la conversion A vers D. Deux sorties 5 V, l'une numérique et l'autre analogique, permettent un suivi de la sortie à 0,5 % l'une de l'autre sur la plage de température de fonctionnement. De plus, le régulateur analogique est protégé contre les conditions de court-circuit de batterie. Les quatre régulateurs sont tous équipés d'une protection de limite de courant repliable. L'appareil peut être activé ou désactivé à l'aide de deux broches d'entrée. L'entrée haute tension, sur la broche ENBAT, permet d'activer/désactiver en utilisant un signal d'allumage du moteur ou de changement de batterie. L'entrée de niveau logique, sur la broche ENB, permet l'activation/désactivation par microcontrôleur ou signaux DSP. Lorsqu'il est désactivé, le A8450 consomme moins de 10 µA de courant. Un bloc POR (power-on-reset) surveille les tensions d'alimentation et fournit un signal de réinitialisation, avec un retard réglable, pour les réinitialisations du microcontrôleur ou du DSP. Une broche de défaut séparée signale TSD (arrêt thermique), 5 V analogique court-circuit à l'alimentation, et 5 V analogique ou numérique de sous-tension. Le A8450 est fourni dans un boîtier SOIC à 24 broches (suffixe LB) avec des broches de mise à la terre à fusible pour une meilleure performance thermique. Ceci permet d'obtenir un RθJA de 35°C/W sur une carte 4 couches.
