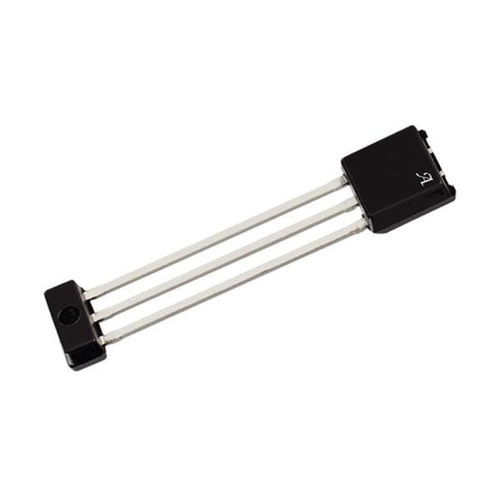

Capteur de position linéaire A1342 series

magnétiqueà effet Hallhaute précision

Le dispositif A1342 est un circuit intégré linéaire à effet Hall à haute précision et programmable de capteur (IC) avec un résultat d'ouvert-drain, pour des applications des véhicules à moteur et nonautomotive. Le circuit de l'A1342 fournit la flexibilité par la programmation externe qui permet la génération d'un précis, et adapté aux besoins du client, sortie d'un signal magnétique d'entrée. L'A1342 est une solution particulièrement configurable et robuste pour les applications de capteur de champ linéaires les plus exigeantes. Le BiCMOS, IC monolithique incorpore un élément de détection de Hall, des circuits température-compensateurs de précision pour réduire la sensibilité intrinsèque et pour compenser la dérive de l'élément de hall, un amplificateur à gain élevé de petite taille-signal, les circuits excentrés dynamiques spécifiques d'annulation, les circuits avancés de linéarisation de sortie, et les diagnostics avancés. L'A1342 fournit un niveau inégalé des options client-programmables. Une fonctionnalité clé de l'A1342 est sa capacité de produire un résultat fortement linéaire de dispositif pour des champs magnétiques non linéaires d'entrée. Pour réaliser ceci, le dispositif comporte la linéarisation client-programmable de 16 segments, où un facteur unique de coefficient de linéarisation est appliqué à chaque segment. Des coefficients de linéarisation sont stockés dans une table de consultation dans EEPROM.
