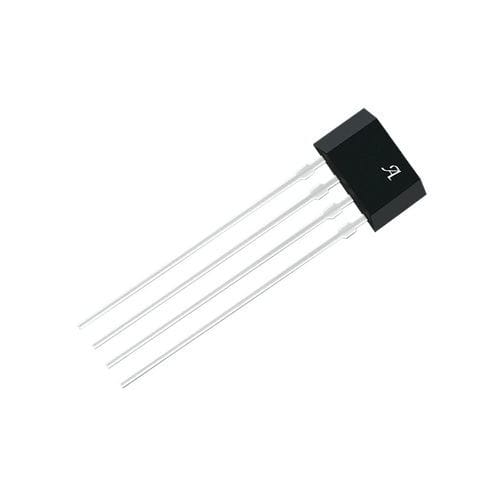

Capteur de vitesse linéaire A1425 series

à effet Hall

«  L'A1425 C.A.-a couplé le capteur à effet Hall IC est un circuit intégré monolithique qui commute en réponse à changer des champs magnétiques différentiels créés en tournant des aimants d'anneau et, une fois ajouté à un aimant, par les cibles ferreuses. Le dispositif est un véritable détecteur de passage à zéro : la sortie commute avec précision quand la différence dans la force de champ magnétique entre les deux éléments de hall est zéro. Un plan unique de double-comparateur prévoit la commutation précise au passage à zéro sur les régions positives et négatif-allantes du signal différentiel, tout en utilisant l'hystérésis pour empêcher la commutation fausse. La nature de passage à zéro de ce dispositif fournit l'excellentes répétabilité et exactitude pour des applications de vilebrequin. Des changements de l'intensité de champ au visage de dispositif, qui sont induits par un objectif en mouvement, sont sentis par les deux transducteurs intégrés de Hall. Les transducteurs produisent des signaux qui sont différentiel amplifiés par l'électronique de sur-puce. Cette conception différentielle fournit l'immunité à la vibration radiale dans la marge de fonctionnement d'entrefer de l'A1425, par le rejet du signal commun de mode. On élimine des compensations équilibrées d'aimant et de système utilisant un filtre passe-bande de différentiel de sur-puce. Ce filtre fournit également l'immunité relative à l'interférence des sources électromagnétiques. Le dispositif utilise la compensation de température avancée des switchpoints pour le filtre passe-haut, la sensibilité, et de Schmitt déclencheur, pour garantir l'opération optimale à de basses fréquences au-dessus d'un large éventail d'entrefers et de temperatures. \ de /html »
