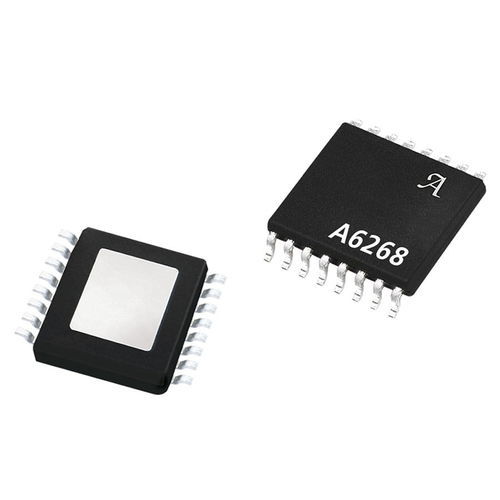

Driver de LED circuit intégré A6268 series

à courant constantprogrammableà PWM

L'A6268 est un contrôleur du convertisseur C.C-à-C.C, fournissant un résultat courant constant programmable pour conduire la puissance élevée LED en série. La conduite des LED assure en série les courants identiques et l'éclat uniforme. Pour des applications des véhicules à moteur, l'exécution optima est réalisée en conduisant jusqu'à 15 LED aux courants jusqu'à 1 A. L'A6268 fournit une solution rentable en utilisant un transistor MOSFET externe de logique-niveau et des composants externes additionnels minimum. Le courant du maximum LED est placé avec une résistance externe simple de sens et peut être modifié en utilisant une entrée de référence courante. La commande directe de PWM est possible par l'intermédiaire de l'entrée de permettre, qui fournit également un mode d'arrêt. Ce convertisseur de DC-DC peut être configuré comme convertisseur terre-référencé de poussée ou pendant que fournir fournir-référencé de convertisseur de poussée mâle-amplifient des possibilités. Mâle-amplifiez la topologie utilisée s'assure qu'il n'y a aucun chemin de fuite par les LED quand dans l'arrêt et aucun courant d'irruption à la mise sous tension. Le diagnostic intégré et deux sorties de défaut donnent l'indication de VIN et le sousvoltage de VREG, température excessive de morceau, a produit le circuit ouvert, le court-circuit de LED et le courant de fond de LED, et peut être configuré pour fournir sous peu à l'approvisionnement et au short à la protection au sol pour les raccordements de LED, la surintensité de LED et la protection court-circuitée de corde de LED. Un dispositif unique est la capacité de détecter un ou plusieurs les LED court-circuitées. Le dispositif est fourni dans 16 une goupille paquet de TSSOP en garniture thermique exposée (suffixe LP). C'est fil (Pb) libre, avec l'électrodéposition de leadframe de bidon de matte de 100%.
