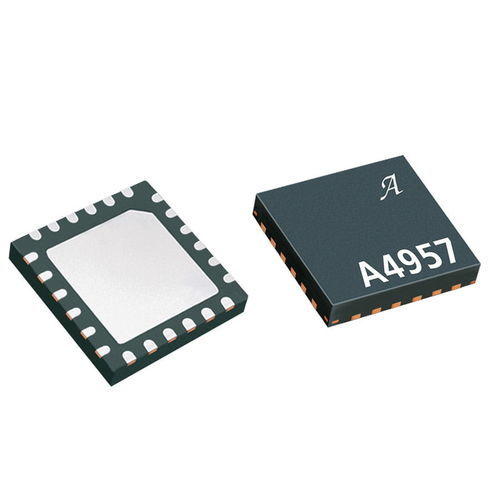

Driver de grille MOSFET A4957 series

L'A4957 est un contrôleur de plein-pont pour l'usage avec les transistors MOSFET externes de puissance de N-canal et est spécifiquement conçu pour des applications avec les charges inductives de haute puissance telles que des moteurs de C.C de brosse. Un régulateur unique de pompe de charge fournit la pleine (>10 V) commande de porte pour des tensions de batterie vers le bas à 7 V et permet à l'A4957 de fonctionner avec une commande réduite de porte, vers le bas à 4.5 V. Un condensateur de circuit fermé est utilisé pour fournir la tension d'alimentation ci-dessus de batterie exigée pour des transistors MOSFET de N-canal. Un système de gestion unique de charge de circuit fermé s'assure que le condensateur de circuit fermé toujours est suffisamment chargé d'alimenter le circuit d'entraînement de porte de haut-côté. Chacun des transistors MOSFET de puissance est commandé indépendamment mais tous sont protégés contre tirer-à travers par le temps mort qui est userconfigured par une résistance externe. Le diagnostic intégré fournissent l'indication du sousvoltage et des défauts de surchauffe. L'A4957 est fourni dans des 24 contacts 4 millimètres de × 4 millimètres de × 0.75 le millimètre QFN avec une garniture exposée pour la dissipation thermique augmentée. C'est fil (Pb) libre, avec l'électrodéposition de leadframe de bidon de matte de 100% (suffixe T).
