Variateur DC brushless A4915 series
à PWMtriphasépour moteur

variateur DC brushless
variateur DC brushless
variateur DC brushless
variateur DC brushless
variateur DC brushless
variateur DC brushless
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
brushless, à PWM
Autres caractéristiques
pour moteur

Description

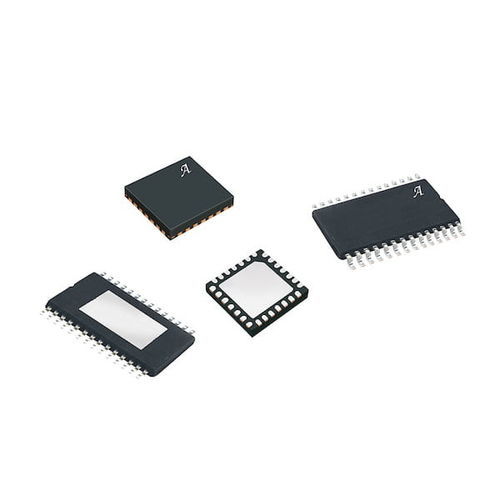

Le A4915 est conçu pour le contrôle de courant à modulation de largeur d'impulsion (PWM) des moteurs triphasés à courant continu sans balais. L'A4915 est capable de piloter 6 MOSFET de puissance à courant fort pour 6 MOSFETs de puissance à canal N. Une pompe de charge interne assure l'entraînement du portail jusqu'à une alimentation de 7 V et assure un entraînement limité du portail jusqu'à 5 V. Un condensateur bootstrap est utilisé pour générer une tension d'alimentation supérieure à la tension de source du MOSFET du côté haut, nécessaire pour les MOSFET à N canaux. Un circuit de commande de rectification synchrone interne est prévu pour améliorer la dissipation de puissance dans les MOSFET externes pendant le fonctionnement PWM. La protection du circuit interne comprend un arrêt thermique verrouillé, une protection contre les temps morts et un verrouillage en cas de sous-tension. Un séquençage spécial de mise sous tension n'est pas nécessaire. Le A4915 est fourni dans un TSSOP 28 broches avec un patin thermique exposé (suffixe LP) et un QFN 28 contacts 5 × 5 mm avec un patin thermique exposé (suffixe ET). Ces boîtiers sont sans plomb (Pd), avec un placage de leadframe 100% étain mat.

---

VIDÉO

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de ALLEGRO MICROSYSTEMS
