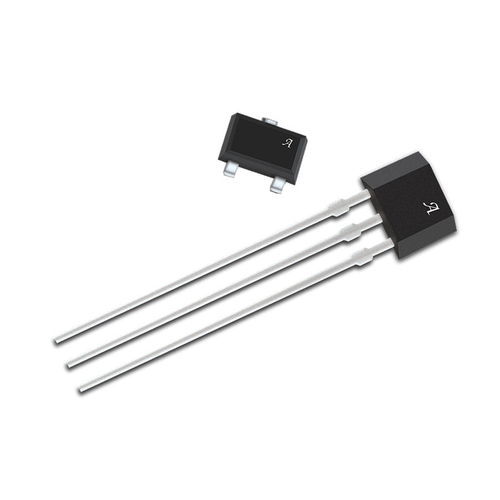

Interrupteur DIP A1202 / A1203 series

unipolairebipolaireà effet Hall

Les commutateurs A1202 et A1203 bipolaires à effet Hall d'Allegro® sont les remplacements et la prolongation de la deuxième génération produit bipolaire d'allégro de commutateur A3133 et A3132 populaire. De façon générale, la famille d'A120x, produite avec la technologie de BiCMOS, se compose des dispositifs de continu-temps qui comportent rapidement puissance-sur le temps et l'opération à faible bruit. La programmation de dispositif est effectuée après emballage, pour assurer l'exactitude accrue de switchpoint par l'élimination des excentrages qui peuvent être induits par effort de paquet. Les geometries uniques d'élément de Hall et bas-ont excentré des amplificateurs aident à réduire au minimum le bruit et à réduire la tension excentrée résiduelle normalement provoquée par overmolding de dispositif, excursions de la température, et effort thermique. Les commutateurs bipolaires à effet Hall d'A120x incluent le suivant sur une puce de silicone simple : régulateur de tension, générateur de Hall-tension, amplificateur small-signal, déclenchement de Schmitt, et transistor de rendement de NMOS. Le régulateur de tension intégré permet l'opération de 3.8 à 24 V. Les circuits à bord étendus de protection rendent un ±30 V possible estimation maximum absolue de tension pour la protection supérieure dans des véhicules à moteur et circulent en voiture des applications de commutation, sans ajouter les composants externes. Tous les dispositifs dans la famille sont identiques, excepté les switchpoints magnétiques.
