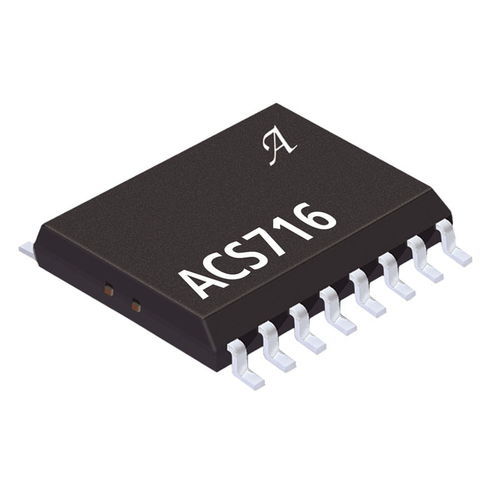

Circuit intégré capteur de courant à effet Hall ACS716 series
PCBDCAC

circuit intégré capteur de courant à effet Hall
circuit intégré capteur de courant à effet Hall
circuit intégré capteur de courant à effet Hall
circuit intégré capteur de courant à effet Hall
circuit intégré capteur de courant à effet Hall
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à effet Hall
Montage
PCB
Spécification électrique
DC, AC
Courant primaire

10 A, 20 A, 30 A, 50 A

Description

La sonde courante d'Allegro® ACS716 fournit des moyens économiques et précis pour le courant sentant des applications dans les systèmes industriels, commerciaux, et de communications. Le dispositif est offert dans un petit paquet de bâti de surface d'empreinte de pas qui permet l'exécution facile dans des applications de client. L'ACS716 se compose d'un circuit intégré linéaire de sonde de Hall de précision avec un chemin de cuivre de conduction situé près de la surface de la matrice de silicium. Le courant appliqué traverse le chemin de cuivre de conduction, et la tension de sortie analogique de la sonde de Hall dépiste linéairement le champ magnétique produit par le courant appliqué. L'exactitude de l'ACS716 est maximisée avec ceci configuration de empaquetage brevetée parce que l'élément de Hall est situé dans la proximité extrêmement étroite au courant à mesurer. L'immunité à niveau élevé contre le conducteur courant dV/dt et les champs électriques parasites, offerts par technologie intégrée de propriété industrielle allégro de bouclier, garantit la basse ondulation à la dérive excentrée de rendement et de bas dans le haut-côté, applications à haute tension. La tension sur l'entrée de surintensité (goupille de VOC) permet à des clients de définir un seuil de défaut de surintensité pour le dispositif. Quand le courant traversant le chemin de cuivre de conduction (entre les goupilles d'IP+ et d'IP) excède ce seuil, la goupille ouverte de défaut de surintensité de drain transition de volonté à un bas état de logique. La programmation d'usine de la sonde linéaire de Hall à l'intérieur de de l'ACS716 a comme conséquence l'exactitude exceptionnelle dans les signaux de sortie analogues et numériques.

---

Catalogues

ACS710
ACS710
23 Pages
ACS716
ACS716
22 Pages
