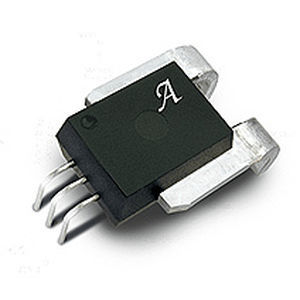

Circuit intégré capteur de courant à effet Hall ACS758 series

PCBACDC

La famille d'Allegro® ACS758 de la sonde courante ICs fournit les solutions économiques et précises pour la sensation courante à C.A. ou de C.C. Les applications typiques incluent la commande de moteur, la détection et la gestion de charge, l'alimentation d'énergie et la commande du convertisseur C.C-à-C.C, la commande d'inverseur, et la détection de défaut de surintensité. Le dispositif se compose d'une précision, bas-a excentré le circuit linéaire de Hall avec un chemin de cuivre de conduction situé près de la matrice. Le courant appliqué traversant ce chemin de cuivre de conduction produit d'un champ magnétique que l'IC de Hall convertit en tension proportionnelle. L'exactitude de dispositif est optimisée par la proximité étroite du signal magnétique au capteur de Hall. Une tension précise et proportionnelle de rendement est fournie par bas-a excentré, l'IC découpeur-stabilisé de BiCMOS Hall, qui est programmé pour l'exactitude à l'usine. L'immunité à niveau élevé contre le conducteur courant dV/dt et les champs électriques parasites, offerts par technologie intégrée de propriété industrielle allégro de bouclier, garantit la basse ondulation de tension de rendement et la dérive excentrée du bas dans le haut-côté, applications à haute tension. Le rendement du dispositif a une pente positive (>VCC/2) quand un courant croissant traverse le chemin de cuivre primaire de conduction (de borne 4 à borne 5), qui est le chemin utilisé pour le prélèvement courant. La résistance interne de ce chemin conducteur est le µ? 100 typique, fournissant la perte de basse puissance.
