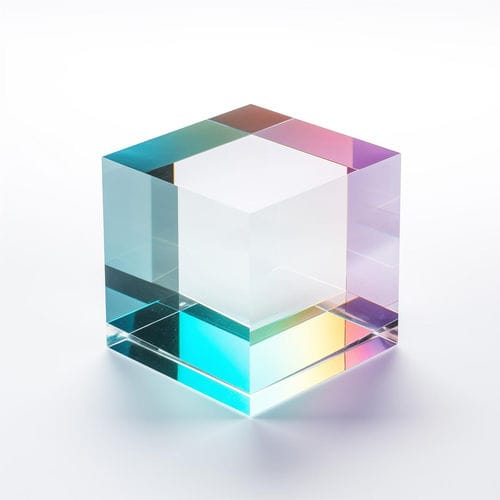

Séparateur de faisceaux optiques

cubiquenon polarisant

Le cube séparateur de faisceaux non polarisant (NPBS) a pour fonction principale de diviser le faisceau laser (simple ou large gamme de longueurs d'onde) tout en conservant l'état de polarisation intact. Comment fonctionnent les cubes séparateurs de faisceaux non polarisants (NPBS) ? Lorsque le faisceau entrant atteint l'hypoténuse du cube NPBS d'Alien Photonics, il est divisé en deux faisceaux selon le rapport de division prévu. Un faisceau est transmis à travers le cube et l'autre est réfléchi à un angle de 90° (perpendiculaire au faisceau entrant). L'état de polarisation des deux faisceaux reste le même. Comment sont fabriqués les cubes séparateurs de faisceaux non polarisants (NPBS) ? Comme pour les cubes PBS standard, PBS haute énergie et PBS large bande, la fabrication des cubes NPBS d'Alien Photonics commence par le polissage de deux prismes à angle droit. Une fois que la conception du revêtement est prête, l'un des prismes est recouvert d'un revêtement de séparateur de faisceaux non polarisant sur l'hypoténuse. Les surfaces d'entrée et de sortie sont ensuite recouvertes d'un revêtement antireflet. L'étape suivante consiste à assembler les prismes, généralement à l'aide de ciment (colle époxy). Étape finale - les cubes NPBS sont inspectés et stockés ou expédiés au client. Alternatives aux cubes NPBS Les cubes NPBS sont assez similaires à plusieurs produits Alien Photonics. Tout d'abord, le séparateur de faisceaux TFP non polarisant. Ce composant optique a la même fonction, avec pour principales différences : la forme, l'absence de ciment (colle) et l'angle d'incidence. Les réflecteurs partiels séparent également la lumière ; cependant, ils sont généralement conçus pour fonctionner à un angle normal et ne sont pas optimisés pour conserver l'état de polarisation et sont utilisés principalement dans les cavités laser avec des miroirs à haute réflexion (à bande unique, à double bande ou à bande multiple).
