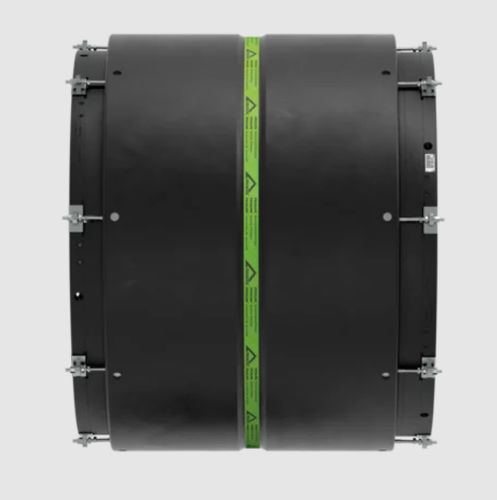

Coupleur mécanique KM DTS 17
pour tuyaucompact

coupleur mécanique
coupleur mécanique
coupleur mécanique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
mécanique
Applications
pour tuyau
Autres caractéristiques
compact

Description

Coupleur à anneau conique KM SDR 17 Gaz et eau Pression maximale : Gaz 5 bar ; Eau 10 bar Matériau : PE 100 Combinaison d'un coupleur et d'un coupleur de serrage Solution aux problèmes (tuyaux ovalisés et de diamètres différents) Technologie de sécurité Zone de fusion séparée Domaines d'application Les raccords à bague conique KM XL de FRIALEN simplifient grandement les raccordements sur les tubes présentant de grandes ovalisations et tolérances et des points aplatis. Instructions de montage Le coupleur à bague conique KM XL est doté d'une technologie unique de coupleur à bague conique flexible qui l'adapte aux irrégularités de la surface du tuyau. Cette plage variable de tolérances de diamètre peut également compenser les grandes tolérances sur le diamètre extérieur et l'ovalisation du tuyau. L'installation peut se faire après un seul processus de raclage, sans dispositifs de retenue ni colliers d'arrondi (pour des ovalisations de tuyaux jusqu'à 6 %). Les préparatifs (élimination de la couche d'oxyde/nettoyage) et les travaux de montage (activation de la bague conique/fusion) sont décrits dans la notice de montage générale (voir la notice du coupleur à bague conique FRIALEN KM XL). La fusion des extrémités des tubes avec le coupleur à bague conique KM XL se fait par FRIALEN-fusing - étanche et résistant dans le sens longitudinal. Le coupleur à bague conique KM XL doit être fusionné exclusivement avec le puissant appareil de fusion FRIAMAT XL équipé d'une prise en Y. Le FRIAMAT XL est une solution universelle fonctionnant avec une tension d'entrée de 400 V et une tension de sortie de 80 V maximum. Le coupleur à bague conique KM XL d 1200 doit être fusionné deux fois sur les deux côtés du coupleur (fusion séparée de la bague conique intérieure et de la bague conique extérieure). De bonnes raisons pour choisir le coupleur à bague conique FRIALEN KM XL : Conception compacte Stabilité maximale grâce aux grandes épaisseurs de paroi

---
