Vanne à boisseau sphérique KH

à commande hydrauliquede distributionpour produits chimiques

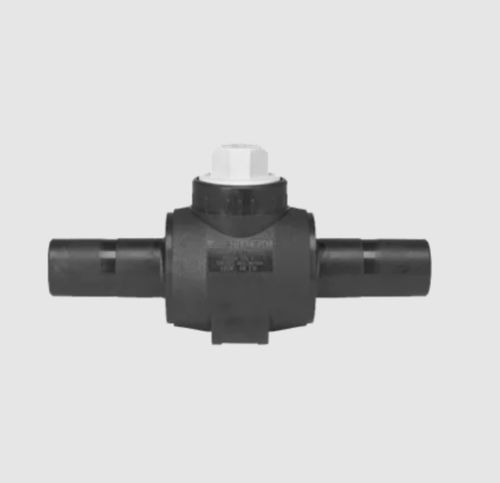

Robinet à boisseau sphérique pour gaz KH sans perte de débit Joint : NBR Aucune perte de débit 1/4 de tour pour l'ouverture et la fermeture Marque d'essai DVGW : DG-8631AU2251 et DG-8631AU2252 Domaines d'application Le robinet à boisseau sphérique FRIALEN KH avec joint NBR convient à la fermeture de tronçons de la conduite principale et à l'isolation des conduites de raccordement à la maison. Le robinet à boisseau sphérique KH peut être utilisé dans les systèmes de canalisations pour l'alimentation en gaz et en eau (pas d'eau potable !) et pour l'air comprimé. Le passage du robinet (d1) correspond approximativement au diamètre intérieur du manchon SDR sans étranglement. Le robinet à bille KH s'ouvre et se ferme par 1/4 de tour à l'aide du kit d'installation KBS. Le kit d'installation permet le fonctionnement à partir du chapeau de rue et est adapté de manière optimale au robinet à boisseau sphérique FRIALEN KH. Pour plus d'informations, voir la fiche technique page 2 ou la fiche technique du kit d'installation KBS No. 22/00. Instructions de montage Le robinet à boisseau sphérique FRIALEN KH est raccordé à la tuyauterie à l'aide de raccords, de coudes ou de pièces en T soudées à ses extrémités. Il convient à la fois pour fermer des sections de la canalisation principale et pour isoler les tuyaux de raccordement à la maison. Le raccordement aux tuyaux HD-PE s'effectue par fusion FRIALEN - étanche et résistant dans le sens de la longueur. Les embouts à souder sont préparés conformément aux instructions générales de montage (voir "Instructions de montage" pour "FRIALEN - Raccords de sécurité pour raccordements domestiques et conduites de distribution jusqu'à d 225"). Il s'agit d'éliminer la couche d'oxyde et de nettoyer les extrémités du tube. Avant la fusion, le robinet à boisseau sphérique FRIALEN KH doit être orienté en fonction du type d'actionnement prévu, afin que le kit d'installation KBS puisse être placé.
