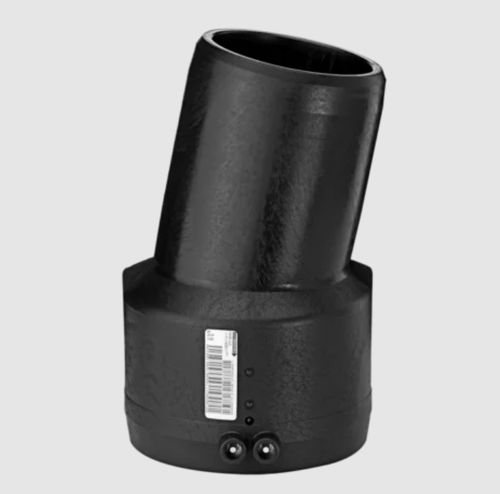

Coude WS11 SDR 11 avec embout mâle
Gaz, eau et H2
Angle 11 degrés
Changement de direction universel
Plusieurs combinaisons = coude 22 degrés et 33 degrés peuvent être réalisées
Technologie de sécurité
Marque de contrôle DVGW : DV-8606AU2249
Domaines d'application
Le coude FRIALEN WS 11° est conçu pour des changements de direction universels dans les tuyaux HD-PE, même dans des espaces restreints. De multiples applications permettent d'obtenir des coudes de 22°, 33° etc ....
Instructions de montage
L'assemblage des extrémités des tubes au coude FRIALEN WS 11° s'effectue à l'aide de la technique de fusion FRIALEN - étanche et résistante dans le sens de la longueur. L'une des extrémités du tube est insérée dans le côté coupleur du coude FRIALEN WS 11° et ensuite soudée, l'autre extrémité du tube est connectée et soudée à un coupleur FRIALEN. Les extrémités des tubes sont préparées (élimination de la couche d'oxyde et nettoyage) conformément aux instructions générales de montage (voir également les "Instructions de montage" pour les "Raccords de sécurité FRIALEN pour raccordements domestiques et conduites de distribution jusqu'à d 225").
De bonnes raisons d'utiliser le coude FRIALEN WS 11° :
Changement de direction universel grâce à des applications multiples 11°/22°/33° ou 45° + 11° ..
Flexibilité maximale en cas d'obstructions et d'espaces restreints grâce à la conception du coupleur et de l'embout
Grande profondeur d'insertion du coupleur pour un guidage optimal du tube (aucun dispositif de maintien n'est nécessaire)
Zone de fusion extra large à l'intérieur du coupleur
Stabilité maximale grâce à l'épaisseur importante de la paroi
Zones froides à l'avant et au centre du coupleur
Bobine de chauffage exposée pour un transfert de chaleur direct au tuyau
Faible espace annulaire permettant une pression d'assemblage optimale dans la zone de fusion
Indicateur de fusion pour un contrôle visuel de la fusion
Code-barres supplémentaire pour la traçabilité du raccord souterrain (Traceability-Coding)
---
