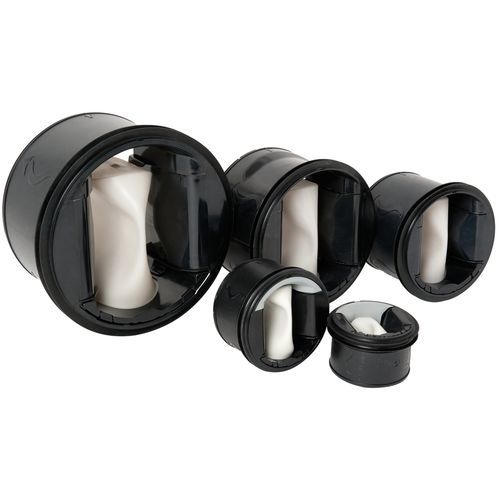

Régulateur de débit volumétrique MR series

pour air

MR Mono & Modulo – Débit constant Assure un débit fixe prédéterminé dans le réseau quels que soient les changements de pression. Facilité d’installation (sans outil). Facilité de réglage du débit par bague rotative sans outil (MR Modulo). Régulation optimum (précise, stable, silencieuse et durable). Disponible en 8 références seulement (MR Modulo). Sans PVC et sans maintenance. Certification UL. Modèle MR MONO : un seul débit pour un produit. Modèle MR MODULO : plusieurs débits réglables pour un produit. Corps en matière plastique (classement en réaction au feu M1) abritant la membrane régulatrice en silicone dans un passage calibré. Ce dernier est fixe pour le modèle MONO et modifiable pour le modèle MODULO. Maintien et étanchéité par joint extérieur périphérique double lèvre en élastomère. Diamètre : de 80 à 250 mm. Pression de fonctionnement : Gamme standard : sur une plage comprise entre 50 et 250 Pa, débit de 15 à 650 m3/h (MONO), de 20 à 650 m3/h (MODULO) Gamme haute pression : sur une plage comprise entre 150 et 650 Pa, débit de 120 à 1100 m3/h (MONO) Tolérance de débit sur sa plage de pression de fonctionnement : Q moyen = Q nominal +/- 5 m3/h pour MR ≤ 50 m3/h Q moyen = Q nominal +/- 10 % pour MR > 50 m3/h Température de fonctionnement : -10°C / +60°C. S’insère directement dans un conduit circulaire ou un piquage d’accessoire standard. Réglage manuel et sans outil du débit souhaité en retirant ou non la cale et en tournant la bague rotative (uniquement MODULO). Distance de stabilisation du débit d’air : En extraction : 1 Ø entre le terminal et le MR placé en aval En soufflage : 3 Ø entre le MR placé en amont et le terminal
