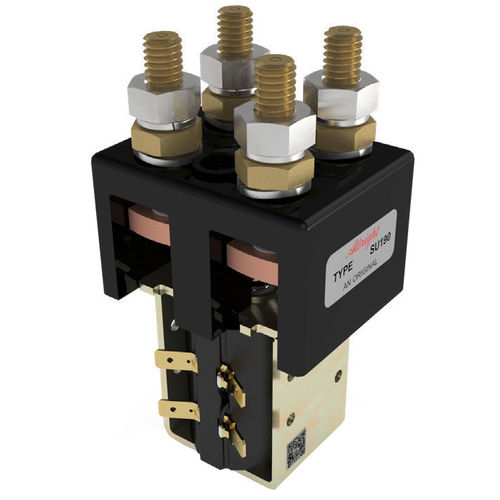

Contacteur 2NO SU19 series

de puissanceélectromécaniqueà semi-conducteur

Le SU190 est une variante améliorée de la série de contacteurs SW190 principalement conçue pour commuter des charges de courant continu à usage intensif, mais il est également capable de commuter des charges de courant alternatif. Le SU190 est adapté à la commutation de charges résistives, capacitives et inductives. Les applications typiques comprennent les moteurs électriques, les groupes hydrauliques, les treuils, les régulateurs de vitesse et les systèmes de distribution d'énergie. Les contacteurs sont équipés de contacts principaux bipolaires à double rupture avec des pointes en alliage d'argent, qui sont résistantes à la soudure, à l'usure et ont une excellente conductivité. Le SU190 est facile à installer, avec des trous taraudés M5 dans le cadre du contacteur ou une variété de supports en option disponibles. Les connexions électriques sont conformes aux normes industrielles, avec des goujons de borne principale M10 et une option pour des bornes à fourche standard de 6,3 mm ou des fils volants sur l'assemblage de la bobine. Le montage peut être vertical ou horizontal. En cas de montage vertical, les goujons de contact M10 doivent être orientés vers le haut. Si l'exigence est une orientation vers le bas, nous pouvons ajuster le contacteur pour compenser cela. Courant de défaut nominal Pouvoir de coupure (Icn) Constante de temps de 5 ms : (conformément à UL583*) Éclatements - 1500A à 96V D.C. Pas d'éclatement - 1500A à 48V C.C. Pouvoir de coupure du courant de défaut nominal (Icn) Charge résistive : (conformément à la norme UL508*) Éclatements - 525 A à 96 V c.c. Pas d'éclatement - 525A à 60V C.C.
