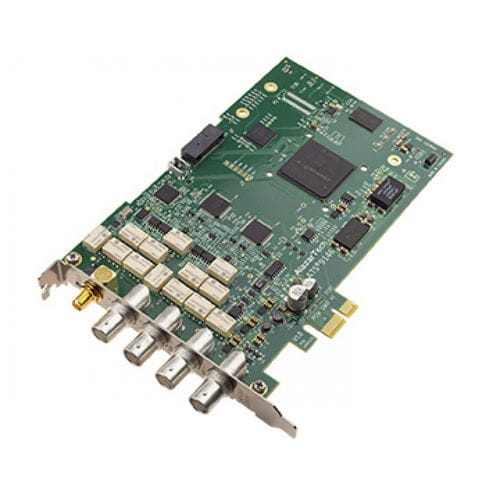

Numériseur jusqu'à 150 MS/s ATS9146

2 canaux14 bitsPCIe

L'ATS9146 est un numériseur de formes d'onde à 2 canaux, 14 bits, 125 MS/s, capable de stocker jusqu'à 128 millions d'échantillons par canal de données acquises dans sa mémoire embarquée ou de transmettre les données acquises à la mémoire de la carte mère. L'ATS9146 est une carte PCI Express (PCIe x1) Gen 1 à un seul couloir, qui prend en charge un débit de bus allant jusqu'à 200 Mo/s. L'ATS9146 est une solution idéale pour de nombreuses applications. Caractéristiques : echantillonnage en temps réel de 125 MS/s par canal 2 canaux échantillonnés simultanément résolution A/D 14 bits Jusqu'à 128 millions d'échantillons de mémoire d'acquisition embarquée par canal Mode streaming continu Horloge externe de 125 MHz à 1 MHz Bande passante jusqu'à 65 MHz à pleine puissance plage d'entrée de ±20 mV à ±10 V Étalonnage traçable par le NIST ou le CNRC Connecteurs d'entrée de déclenchement et d'E/S auxiliaires Carte PCIe x1 demi-longueur Le logiciel AlazarDSO permet un démarrage rapide SDK pour C++/C#, Python, MATLAB, et LabVIEW Support pour Windows et Linux
