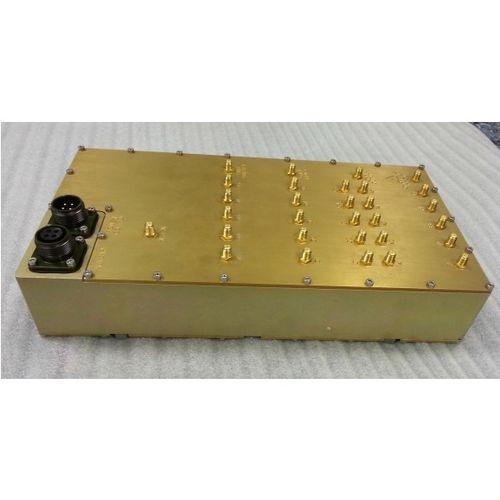

Interrupteur multipolaire DF-A0064

CEMà LEDde commande

Le DF-A0064 est un commutateur de bande d'antenne 4 bandes à grande vitesse destiné aux applications de goniométrie. Il accepte quatre bandes de fréquences, chacune avec cinq éléments d'antenne, et transmet les éléments d'une bande quelconque aux cinq sorties RF correspondantes. Le commutateur est contrôlé via une interface série EIA-485 (RS-485) pour permettre un contrôle à distance sur une distance allant jusqu'à 500 m. Toute la commutation est à semi-conducteurs pour des cycles de commutation rapides et illimités. Le DF-A0064 comprend une source de bruit interne ainsi qu'une entrée externe pour l'étalonnage de la chaîne. La source de bruit interne ou l'entrée de calibrage externe peuvent être sélectionnées pour injecter simultanément un signal équilibré à la place des entrées d'antenne et ainsi corriger les erreurs causées par les variations du chemin RF du système. Toutes les entrées du DF-A0064 sont équipées de limiteurs pour lui permettre de fonctionner dans des environnements CEM difficiles. Actif / Passif - - - Actif - Masse (kg) - - < 4 - TOS maximum - - < 2,5 - Taille (m) - - 0,32 - 1. Fréquence finale (MHz) - - 6000 - 1. Fréquence de départ (MHz) - - 20
