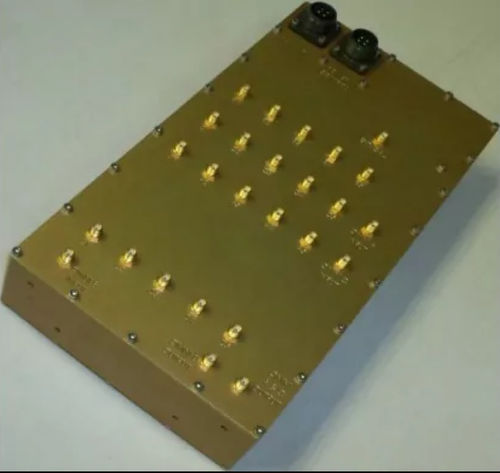

Le DF-A0052 est un commutateur de commutation à grande vitesse, 3 bandes, 5 à 3 canaux, destiné aux applications d'antennes goniométriques à éléments commutés. Le commutateur accepte trois bandes de fréquences, chacune avec 5 éléments d'antenne, et achemine 3 éléments d'une bande sélectionnée de 5 éléments vers l'une des 3 sorties. Il est également conçu pour être monté à l'intérieur de la cavité étanche des antennes de goniométrie DF-A0029, DF-A0031 et DF-A0037.
Le commutateur comprend 5 canaux parallèles, chacun équipé de limiteurs de puissance d'entrée, d'une protection ESD, d'un amplificateur à faible bruit et d'un commutateur de bande. Une bande d'étalonnage peut également être sélectionnée, fournissant une division équilibrée à 5 voies d'un signal d'étalonnage généré en interne ou fourni en externe, pour l'étalonnage de la chaîne et du récepteur. Chaque canal dispose d'un amplificateur à faible bruit, dans la chaîne d'étalonnage, pour aider à surmonter les pertes de commutation et de câble. Le commutateur accepte une très large gamme de tensions d'entrée. Il est commandé par des lignes logiques câblées ou par une interface EIA-485 (RS-485). Toute la commutation est à semi-conducteurs pour une commutation rapide et des cycles de commutation illimités.
Dimensions (m) - - 260 mm de long160 mm de large100 mm de haut -
Masse (kg) - - 4 -
TOS maximum - - < 2,5 -
Taille (m) - - 0,32
---
