Antenne HF DF-A0016

de boucleen kitpassive

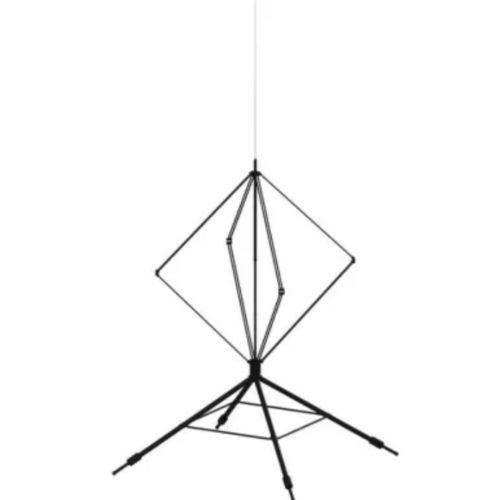

La DF-A0016 est une antenne goniométrique HF DF Loop Array à utiliser avec la méthode Watson Watt, avec un grand diamètre de 2 m pour atteindre une haute sensibilité. Les boucles utilisent une technologie brevetée d'annulation de la polarisation croisée qui élimine les perturbations dues à la polarisation croisée provenant de sources situées à l'horizon. Cette technologie offre une précision accrue et fiable dans les applications réelles et les essais sur le terrain par rapport aux conceptions traditionnelles de boucles croisées. L'antenne est pliable pour le transport et le stockage. Elle est composée d'éléments et d'un câble coaxial en aluminium et en laiton, avec des pièces mécaniques en aluminium et en composite. Une nacelle quadruple légère en composite supporte l'antenne au-dessus du sol. La nacelle quadruple se replie pour atteindre une taille similaire à celle de l'antenne. Les circuits d'adaptation, de formation de faisceau et d'injection de calibrage nécessaires sont logés dans la base de l'antenne. Un kit complet de pièces comprenant l'antenne, le Quad pod, les câbles RF sur tambours, les piquets d'ancrage et le viseur d'alignement, est fourni avec chaque antenne. L'antenne complète et tous les accessoires se rangent dans la boîte d'expédition fournie. Dimensions (m) - - 5,2 m x 3,3 m - - 5,2 m x 3,3 m Masse (kg) - - < 30 - TOS maximum - - < 5 : 1 - Polarisation - - Verticale - Taille (m) - - 5,2
