Antenne HF DF-A0015
omnidirectionnelleactived'extérieur

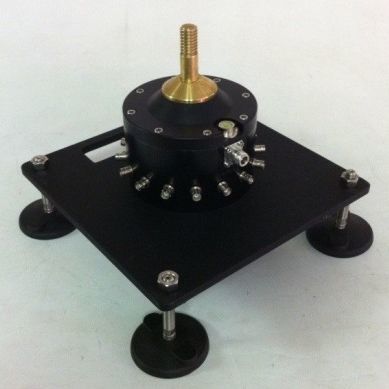

Antenne HF - DF-A0015 - Alaris Antennas - omnidirectionnelle / active / d'extérieur
Antenne HF - DF-A0015 - Alaris Antennas - omnidirectionnelle / active / d'extérieur
Antenne HF - DF-A0015 - Alaris Antennas - omnidirectionnelle / active / d'extérieur - image - 2
Antenne HF - DF-A0015 - Alaris Antennas - omnidirectionnelle / active / d'extérieur - image - 3
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Réseau
HF
Type
omnidirectionnelle
Autres caractéristiques
d'extérieur, compacte, active
Fréquence

Max: 30 MHz

Min: 1 MHz

Description

DF-A0015 met en œuvre un réseau d'antennes Adcock actives à 8 éléments avec un neuvième élément situé au centre pour une détection omnidirectionnelle. Ce réseau d'antennes adcock de goniométrie couvre une gamme de fréquences de 1 MHz à 30 MHz. Pour améliorer les performances à basse fréquence, la DF-A0076 peut être installée à la place. En plus des 9 éléments de la DF-A0015 originale, ce réseau comporte également un deuxième réseau d'environ 4 fois le diamètre, offrant ainsi une sensibilité DF supérieure dans la bande de 0,5 à 7 MHz. Les réseaux sont destinés à être utilisés en conjonction avec la méthode d'estimation DF de Watson Watt (WW). La méthode WW corrigée peut également être utilisée pour améliorer la précision dans la région des 25 à 30 MHz. Le réseau comporte un mode passif dans lequel le circuit d'adaptation actif est contourné et mis hors tension. Tous les éléments d'antenne sont connectés au système de combinaison central pour la formation de faisceau. Livrée dans des boîtes de stockage et de transport compactes, l'antenne peut être assemblée par une seule personne en 60 minutes, sans outils spéciaux ni civils. Des pieds réglables sont situés sur chaque élément, ce qui permet de s'adapter aux surfaces irrégulières. L'antenne est conçue pour un déploiement extérieur à long terme et résiste aux intempéries. Dimensions (m) - - 2,8 m de haut16 m de diamètre - Masse (kg) - - 98,5 - TOS maximum - - < 2 - Polarisation - - Verticale - Taille (m) - - 16

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.
