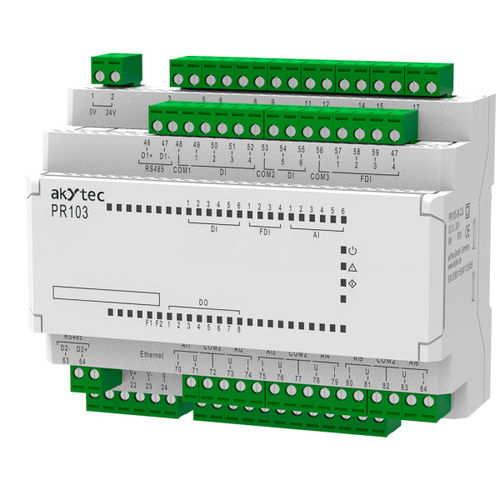

Automate programmable sur rail DIN PR103

à 8 Sentrées analogiquesà entrées numériques

Le PR103 est un mini-PLC doté de capacités de communication étendues grâce à son port Ethernet et à ses deux interfaces RS485, ainsi qu'aux protocoles Modbus TCP et Modbus RTU/ASCII. Tout en communiquant via Modbus RTU/ASCII sur les interfaces RS485 au niveau terrain/contrôle, le PR103 peut utiliser le port Ethernet et Modbus TCP pour "faire le pont" avec les données au niveau supervision de la pyramide d'automatisation. Le mini-PLC PR103 est équipé de 10 entrées numériques, 8 sorties numériques, 6 entrées analogiques et 2 sorties analogiques. De plus, 4 des 10 entrées numériques peuvent être utilisées comme compteurs d'impulsions traitant les signaux provenant d'encodeurs de 100 kHz. Quant aux entrées analogiques, elles sont configurables et peuvent fonctionner avec une large gamme de RTD, NTC/PTC, ainsi qu'avec des signaux linéaires standard de 4-20 mA ou 0-10 V. En outre, les E/S intégrées peuvent être directement étendues avec un maximum de deux modules d'extension de la série PRM. Grâce à la mémoire flash intégrée, il est possible d'enregistrer, par exemple, les valeurs des entrées/sorties analogiques, les compteurs d'impulsions, l'état de l'appareil, etc. Le fichier est stocké au format CSV, ce qui permet de l'exécuter dans presque tous les éditeurs de tableurs, par exemple Excel. Conçu pour être installé sur un rail DIN dans une armoire de commande, le PR103 peut fonctionner dans des environnements non chauffés jusqu'à -40°C ainsi que dans des environnements chauffés à des températures allant jusqu'à +55°C. Un programme utilisateur est écrit en langage de diagramme de blocs fonctionnels dans le logiciel de programmation akYtec ALP, disponible gratuitement. L'algorithme de contrôle est chargé dans la mémoire de l'appareil via une connexion par câble micro USB. Fonctions et caractéristiques Port Ethernet (Modbus TCP, Client/Serveur) 2 interfaces RS485 (Modbus RTU/ASCII, maître/esclave)
