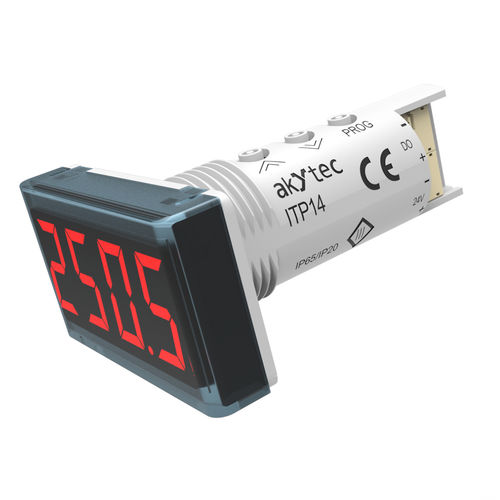

Indicateur de process ITP14

de températurede courantde tension

L'ITP14 est un afficheur de processus universel destiné à la surveillance et au contrôle des processus industriels. Ce dispositif a une conception compacte et standardisée et s'adapte à un trou standard de 22,5 mm pour les lampes de signalisation. L'installation est ainsi rapide et facile, et de nombreux afficheurs peuvent être logés dans la porte d'une armoire de commande ou sur un panneau. Cet afficheur est doté d'une sortie numérique et d'une entrée analogique configurable. L'entrée peut être configurée soit pour des signaux de tension (0-10 V et autres), soit pour des signaux de courant (4-20 mA et autres). Avant d'être affiché, le signal d'entrée est mis à l'échelle et peut être filtré si nécessaire. Une fonction de racine carrée est également disponible en option. La sortie transistor NPN peut contrôler une charge jusqu'à 42 V DC / 200 mA, ce qui permet de mettre en œuvre une commande ON/OFF. Cette sortie peut également être utilisée comme sortie d'alarme. L'indicateur de processus ITP14 prend également en charge une fonction d'alarme. Si cette fonction est activée, l'affichage commence à clignoter à une fréquence d'environ 2 Hz lorsque la valeur du processus dépasse les points de consigne. L'appareil nécessite une alimentation électrique de 24 V DC. Le boîtier peut fonctionner dans une plage de température comprise entre -40 et +60 °C. Fonctions et caractéristiques : - Entrée analogique 0-10 V, 4-20 mA et autres - Mesure et affichage de la valeur du processus - Mise à l'échelle du signal - Position du point décimal réglable - Plage d'affichage -999...+9999 - Commande ON/OFF avec une sortie NPN - Fonction racine carrée (pour transmetteurs spéciaux) - Filtre numérique - Fonction d'alarme (clignotant en cas de dépassement des points de consigne) - Indication d'erreur en cas de dépassement des limites de mesure - Indication d'erreur en cas de rupture de fil ou de court-circuit
