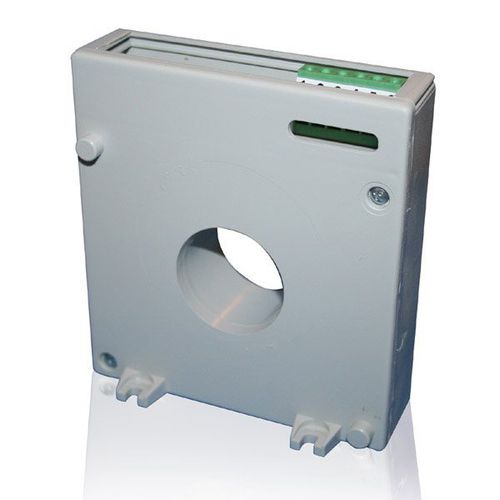

Transformateur de courant CT-1S Series

encapsulépour l'industrietriphasé

Additionneur et multiplexeur Aktif Les transformateurs de courant toroïdaux sont principalement utilisés dans les cas où tous les conducteurs de mesure ne peuvent pas passer par un transformateur de courant toroïdal. Le CT-1S fournit une somme vectorielle en utilisant des transformateurs de courant X/5 dans le système et en envoyant l'information sur le courant total aux relais de courant résiduel des séries RCR et ELR aux points de mesure qui ont besoin de transformateurs de courant toroïdaux avec des diamètres intérieurs plus grands que les CT-1/160, CT-1/210. Il est bien connu pour les avantages suivants : - Élimination de la limite de la section du câble. - Fournit une solution pour les courants de fuite supérieurs à 25 A Description de l'appareil La combinaison de transformateurs de courant toroïdaux spéciaux additionneurs et multiplexeurs et de transformateurs de courant normaux est indiquée dans le schéma de principe suivant. Tous les transformateurs de courant X/5 utilisés pour cette application doivent avoir les mêmes rapports d'enroulement et les mêmes puissances (au moins 10VA), et leur classe de précision doit être d'au moins 0,5. Les connexions doivent être exactement comme suit. Lorsqu'il n'y a pas de fuite à la terre, la somme vectorielle des mesures prises par les transformateurs de courant sera également égale à zéro. Il en résulte qu'aucun courant ne circule à partir de la bobine de mesure aux bornes 5 et 6 (notre transformateur de courant toroïdal spécial pour les fuites). Ainsi, aucune tension ne sera induite par les sorties 1 et 2 connectées au relais à courant différentiel résiduel de la série RCR, ce qui ne mettra pas le relais en état d'erreur. Cependant, lorsqu'une fuite à la terre se produit, la somme vectorielle sera différente de zéro, et une tension sera induite à partir des sorties 1 et 2, ce qui mettra les relais à courant différentiel résiduel des séries RCR et ELR en position de défaut.
