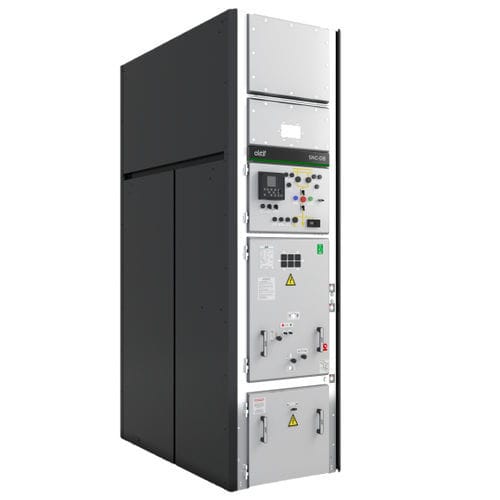

Appareillage de commutation secondaire SNC DB Series

moyenne tensionà découpageà vide

Les appareillages de commutation moyenne tension à double barre blindée de la série SNC d'Aktif constituent la cellule de commutation et de contrôle et sont fabriqués jusqu'à kV et 36 kV, 2500 A, 40 kA/3s selon les spécifications électriques de la norme IEC 62271-200. Les appareillages à double barre blindée de la série SNC ont une classe de continuité de service LSC-2B, une classe de séparation PM, une classification d'arc interne AFLR et une classe de protection IP 4X. Les tableaux de la série SNC-DB sont fabriqués en trois types ; - SNC - 0.DB : avec disjoncteur fixe isolé au gaz SF6 ou circuit sous vide - SNC - 1 .DB : avec disjoncteur débrochable à isolation gazeuse SF6 ou à circuit sous vide - SNC - 2.DB : avec disjoncteur débrochable à isolation gazeuse SF6 ou circuit sous vide et transformateur de tension Les tableaux à enveloppe métallique sont composés de 4 compartiments indépendants pour les types SNC - 0.DB et SNC - 1.DB, et de 5 compartiments indépendants pour le type SNC-2.DB ; - Compartiment basse tension : ce compartiment contient tous les circuits secondaires pour les systèmes de mesure, de protection, de contrôle, de surveillance, de communication et autres systèmes associés. - Compartiment des jeux de barres : Ce compartiment contient les jeux de barres en cuivre électrolytique et les sectionneurs en fonction du courant nominal. L'accès au compartiment des jeux de barres est possible avec des procédures de sécurité et des outils spéciaux. - Compartiment de commutation : cette section contient les équipements suivants, conformément aux exigences du projet. - Disjoncteur à gaz SF6 ou à vide avec mécanisme frontal, - Unité de prélèvement (exclue SNC-0.DB), - Obturateurs automatiques pour les connexions de barres omnibus et de câbles, - Verrouillages mécaniques entre le disjoncteur, l'unité de prélèvement, l'obturateur et la porte.
