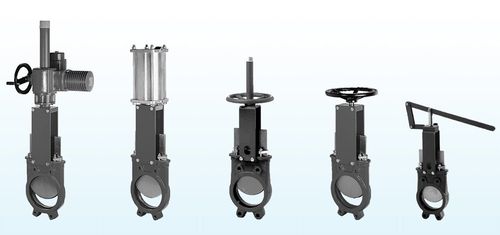

Vanne à guillotine A

à levierélectriquepneumatique

La vanne guillotine type A est une vanne à montage entre brides étanche d'un côté utilisée généralement pour des applications industrielles. La vanne guillotine est surtout utilisée dans l'industrie du papier et de la cellulose, l'industrie chimique, l'industrie minière, les centrales électriques et l'industrie agro-alimentaire les méthaniseurs, les stations de traitement des eaux usées l'industrie sucrière, la sidérurgie et l'industrie de l'alimentation animale Les diamètres de la vanne guillotine nominaux disponibles vont de DN50 à DN1200 avec raccord de bride conforme à EN 1092 PN10 ou à ANSI B16.5 (classe 150). La structure de la vanne guillotine étanche d'un seul côté comprend un corps monobloc coulé avec montage entre brides à emboîtement, avec des nervures de renfort pour des diamètres nominaux plus importants assurant une meilleure robustesse. Le corps monobloc de la vanne guillotine est disponible soit en fonte grise (GG25), soit en acier inox AISI 1.4408 (CF8M). La pelle de la vanne guillotine est conçue de façon standard en acier inox AISI 304 ou en AISI 316. L’extrémité de la pelle de la vanne guillotine est doté d'un chanfrein qui permet de sectionner les solides et garantit une étanchéité certaine en position fermée. Pour des pressions de service plus importantes, on peut sur demande, augmenter l'épaisseur de pelle de la vanne guillotine et/ou utiliser un matériau de qualité supérieure.
