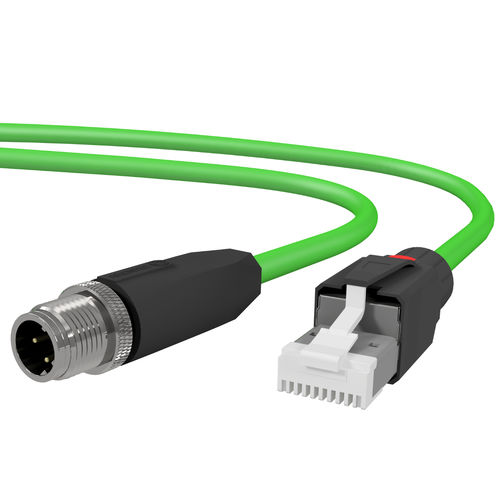

Câble électrique de données CC102190701.GN

RJ45Ethernetnon propagation de la flamme

Cordon de raccordement M12 PROFINET Codage D M12 mâle moulé à RJ-45 Domaines d'application : Industrie Valeurs électriques Cat.5e SF/UTP 100 Mbit Fiche A Site M12 mâle codé en D, blindé, moulé Fiche B Site Fiche RJ-45 montable sur site Chaque fiche est munie d'une protection anti-poussière Affectation des broches conformément à la norme PROFINET Construction du câble 1. Conducteurs conducteurs en cuivre nu 2x2xAWG22/7 section Ø 0,75 mm 4 conducteurs en blanc (WI), bleu (BL), jaune (YL), orange (OR) 2. Isolation Conducteur Zell-PE Ø 1,5 mm 3. Traction de l'élément de remplissage central 4. Gaine intérieure Gaine en feuille de PVC 5. Feuille de blindage Feuille d'aluminium 6. Blindage global Tresse en cuivre étamé (85% de couverture) 7. Gaine extérieure PVC Ø 6,5 +/- 0,2 mm, vert Impression du câble HIGH SCREEN FLEX PROFINET Type B INDUSTRIAL ETHERNET Cat5e 2X2XAWG22/7 PVC Diamètre du câble Ø 6,5 mm Caractéristiques mécaniques et thermiques Matériau isolant selon DIN EN 50290-2-23 (VDE 0819), tableau L/MD (HD 624.3) (2Y) Matériau isolant selon DIN EN 50290-2-21 (VDE 0819), composé type TI52 (HD 624.1) Résistant à l'huile selon DIN EN 50290-2-22 (VDE 0819), composé de type TM54 (4h/70°C) Température de fonctionnement utilisation flexible -10 °C (14 °F) jusqu'à 70 °C (158 °F) installation fixe -20 °C (-4 °F) jusqu'à 70 °C (158 °F) Autres caractéristiques Conforme à la directive RoHS Conformité CE
