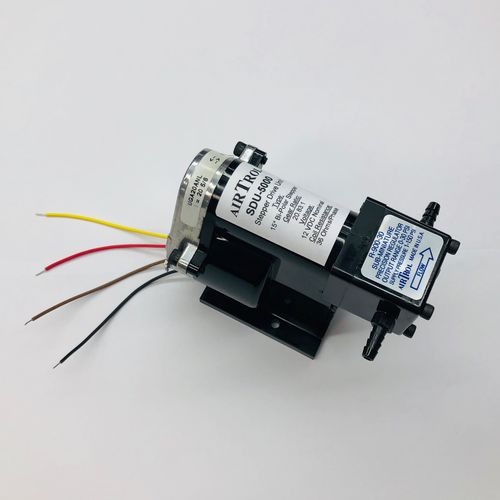

Régulateur de pression motorisé SDU-5000 series

pour eauà ressortmono-étagé

La série SDU-5000 offre une méthode unique et pratique de contrôle électronique de la pression ou du vide. Pour ce faire, un moteur pas à pas et un réducteur sont reliés à un régulateur subminiature modifié de la série 800 ou 900. Un rapport d'étalonnage fourni avec chaque unité fournit des données d'essai détaillées, y compris un facteur d'échelle correspondant à une pente qui produira une précision en boucle ouverte, y compris la linéarité, la répétabilité et l'hystérésis, de +/- 3 % FS. L'unité peut également être interfacée avec les comparateurs à ressort des séries 4103/4104 d'Airtrols. SPECIFICATIONS GLOBAL - PRÉCISION - < +/- 3% FS BFSL incluant la linéarité, la répétabilité et l'hystérésis DIMENSIONS - 2.875″ x 2.125″ x 3.5″ (73 x 54 x 89 mm) POIDS - 227 g UNITÉ D'ENTRAÎNEMENT - TYPE DE MOTEUR - 15° bi-polaire pas à pas RESISTANCE DE LA BOBINE - 36 Ohms/Phase COURANT RECOMMANDÉ - < 170 mA / bobine pour un cycle de travail de 100% RAPPORT DE TRANSMISSION - 20,83:1 TAUX DE PASSAGE TYPIQUE - 200 pas / sec TYPE DE RÉGULATEUR - Purge constante, décharge MATÉRIAUX MOUILLÉS - Polysulfone, Buna-N, EPDM, Acétal, Polyuréthane, Acier inoxydable CONSOMMATION D'ALIMENTATION - < 9 SCIM (150 cc/min) @ 30 PSI (207 kPa) d'alimentation < 21 SCIM (350 cc/min) @ 100 PSI (689 kPa) alimentation EFFET DE LA VARIATION DE L'ALIMENTATION - < 0,07 PSI (0,48 KPa) par variation de 10 PSI (68,9 kPa) de l'alimentation en cas d'impasse RÉPÉTABILITÉ - < +/- 0,1 PSI (0,69 kPa) lorsque l'alimentation est retirée et réappliquée SENSIBILITÉ - 1″ H2O (0,25 kPa) CAPACITÉ DE DÉCHARGE - 0,5 pi3/min. (14 LPM) avec sortie 5 PSI (34,5 kPa) au-dessus du point de consigne FILTRATION RECOMMANDÉE - 5 microns
