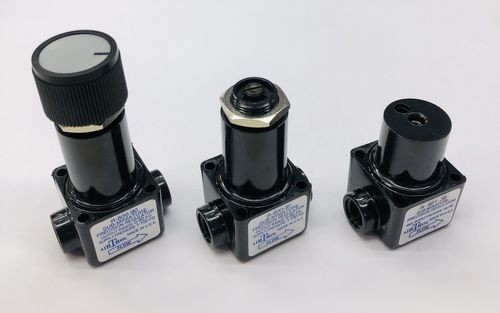

Régulateur de pression à ressort R-800 series

mono-étagéen EPDMen nitrile

Brevet américain n° 5 358 004 Les régulateurs de la série R-800 offrent des performances élevées dans un format compact. les orifices 1/8-27 NPT permettent l'utilisation d'une large gamme de raccords pour une plus grande souplesse de conception. CARACTÉRISTIQUES : Le réglage sans hystérésis de 20 tours permet de régler la pression avec une résolution de 1″ WC. Quatre styles de réglage permettent une flexibilité de conception maximale. La tige non montante est disponible avec un bouton attrayant, ou sans bouton, permettant l'installation de boutons OEM. Un arbre de réglage affleurant est également disponible pour les applications où les réglages de pression sont modifiés moins fréquemment. Des modèles "inviolables" préréglés en usine sont également disponibles. (Voir les dessins) Les options de montage comprennent le montage sur panneau, à travers un trou de 9/16″ (écrou inclus), et le montage sur socle, à travers 4 trous de 0,125″ de diamètre (voir dessins) Haute précision - Faible effet de la variation de l'alimentation sur la sortie. Faible coût - Parfait pour les applications OEM. Applications : - Concentrateurs d'oxygène - Ventilateurs / Respirateurs - Nébuliseurs Options Nettoyage de l'oxygène Préréglé en usine CARACTÉRISTIQUES TYPE DE RÉGULATEUR - Purge constante, décharge MATÉRIAUX MOUILLÉS - Polysulfone, Buna-N, EPDM, Acétal, Polyuréthane, Acier inoxydable CONSOMMATION D'ALIMENTATION - < 9 SCIM (150 cc/min) à 30 PSI (207 kPa) d'alimentation < 21 SCIM (350 cc/min) @ 100 PSI (689 kPa) alimentation PLAGE DE TEMPÉRATURE - 40° - 150° F (4° - 66° C) EFFET DE LA VARIATION DE L'ALIMENTATION - < 0,05 PSI (0,35 KPa) par variation de 10 PSI (68,9 kPa) de l'alimentation en cas d'impasse
