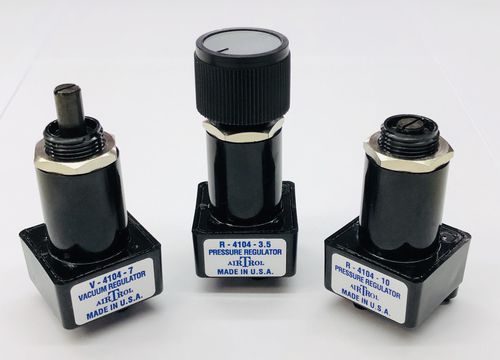

Régulateur de pression à ressort 4104 series

mono-étagéen siliconeen polysulfone

Les régulateurs de pression et de vide de la série 4104 d'Airtrol sont conçus pour les applications nécessitant de très faibles réglages de sortie et de faibles débits. Des plages de pleine échelle aussi basses que 1,5 psi pour la pression et 3″ Hg pour le vide sont disponibles. Des réglages aussi bas que 1″ WC sont facilement maintenus avec les deux. Les deux unités acceptent également une entrée pilote, permettant un contrôle pneumatique du réglage de la sortie (voir schémas). Les réglages sans hystérésis sont effectués par une tige non montante, disponible avec un bouton attrayant, lisse (pour permettre l'installation de boutons OEM) ou affleurant pour les applications "panneau arrière". CARACTÉRISTIQUES TECHNIQUES TYPE DE RÉGULATEUR - Purge constante, détente MATÉRIAUX MOUILLÉS - Polysulfone, Silicone, Acier inoxydable CONSOMMATION D'ALIMENTATION - Voir le graphique EFFET DE LA VARIATION DE L'ALIMENTATION - < 0,02 PSI (0,14 kPa) par changement d'alimentation de 1 PSI (6,89 kPa) en cas d'impasse RÉPÉTABILITÉ - < +/- 0,05 PSI (.35 kPa) DRIFT - < 0,03 PSI (.21 kPa) après 24 heures FILTRATION RECOMMANDÉE - 5 microns ALIMENTATION MAXIMALE - 30″ (760 mm) Hg EFFET DE LA VARIATION DE L'ALIMENTATION - < 0,01" (0,254 mm) Hg par changement d'alimentation de 5" (127 mm) en cas d'impasse RÉPÉTABILITÉ - < +/- 0,03" (0,76 mm) Hg DÉRIVE - < 0,05" (1,27 mm) Hg après 24 heures - TOUTES LES AUTRES SPÉCIFICATIONS RESTENT LES MÊMES QUE POUR LA VERSION PRESSION
