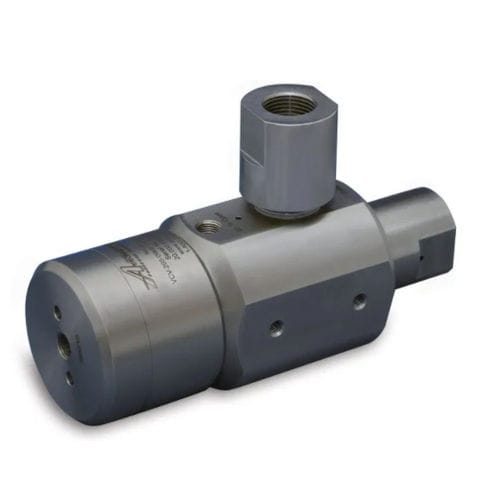

Vanne à commande pneumatique VCV series
de contrôlepour airdouble

vanne à commande pneumatique
vanne à commande pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
à commande pneumatique
Fonction
de contrôle
Media
pour air
Corps
double, en inox
Applications
de liquides
Nombre de voies
+ de 6 voies
Autres fonctions
de commutation
Autres caractéristiques7
intégrale, grand débit, actionnée pneumatiquement, sur mesure, à deux niveaux, multiple
DN

0,125 in

Pression

Max: 20 000 psi

Min: 0 psi

Température

Max: 49 °C
(120 °F)

Min: 0 °C
(32 °F)

Description

Pressions jusqu'à 20 000 psi (1 379 bar) Pilote double actionné par l'air Plusieurs tailles et types de ports Siège métal contre métal ou souple Construction en acier inoxydable DESCRIPTION Les vannes de régulation NuQuip® modèle VCV sont des vannes de régulation de liquide à commande pneumatique, spécialement conçues pour les hautes pressions et les débits élevés. Ce sont des vannes à deux positions avec une orientation des orifices à angle droit, voir figure 1. Les actionneurs pneumatiques intégrés permettent une commutation rapide même à la pression de fonctionnement maximale, en utilisant seulement 80 psi d'air (5,5 bars d'air). Le modèle VCV La vanne de régulation est disponible avec une configuration métal sur métal ou à siège souple. Plusieurs choix d'orifices sont disponibles, et des conceptions personnalisées seront envisagées. DEMANDE La vanne de régulation NuQuip® modèle VCV est bien adaptée aux applications de régulation qui nécessitent des pressions élevées, ainsi que des débits importants. Ces vannes sont disponibles en versions 10 000 et 20 000 psi (versions 689 et 1 379 bar), toutes avec des chemins internes optimisés pour un débit maximal. La construction en acier inoxydable offre une résistance aux milieux corrosifs. La VCV avec un siège métal sur métal peut être utilisée avec de l'eau, de l'huile ou d'autres liquides. Le VCV à siège souple peut également être utilisé pour assurer l'étanchéité des gaz inertes. CONFIGURATION DE LA VANNE Opération : Double pilotage aérien actionné Capacité de débit : Optimisée pour chaque taille de port Styles de port NPT, MP, MS, OD NPT = National Pipe Thread MP = Moyenne pression MS = Spécification militaire MS33649 OD = Compression du tube de diamètre extérieur Style de siège : Siège métal contre métal ou souple Montage : Le corps comporte six trous taraudés de 1/4 LES CONDITIONS DE FONCTIONNEMENT Pression maximale : 1 379 bar (20 000 psi)

---
