Sonde de pression relative ExpanTek® 35

analogique

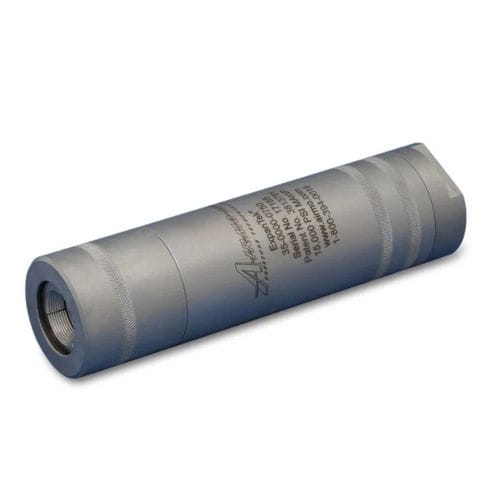

L'outil d'expansion de tube breveté ExpanTek® série 35 est un outil usiné avec précision qui offre une grande polyvalence pour les applications d'hydro-expansion. L'outil est conçu pour l'expansion à haute pression de tubes ou de tuyaux. L'utilisation de cet outil unique avec une source d'énergie haute pression, telle que le système de pression hydrostatique ExpanTek® modèle HPS, permet de dilater rapidement les tubes pour les serpentins de chaudière, les serpentins de réfrigération et les assemblages tubulaires. L'outil de la série Model 35 est un raccord encliquetable adapté à l'hydro-expansion des tubes avec des tolérances de diamètre extérieur standard et une pression de travail maximale de 1 034 bar (15 000 psi). Pour hydrodilater un tube, fixez l'outil de la série 35 avec les vannes de purge d'air automatiques NuQuip® en option à une extrémité du tube. Adaptez le deuxième outil de la série 35 à une ligne de service sous pression et glissez-le sur l'autre extrémité. Appuyez fermement les deux outils contre la butée interne. Lorsque la ligne de service est pressurisée à 3,45 bars (50 psi), les pinces de serrage sont activées pour une prise positive. Continuez à pressuriser le tube jusqu'à ce que la pression d'expansion soit atteinte. Veillez à ne pas dépasser la pression nominale maximale de l'outil. Une fois que le tube a été dilaté et que la pression de la ligne de service est tombée à 0 psi/bar, les pinces se libèrent automatiquement, ce qui permet de retirer rapidement les outils de la pièce à usiner. L'outil de la série 35 peut traiter des tubes et des raccords standard et métriques de 6,0 mm à 25,5 mm de diamètre extérieur. OD (6,0 mm à 25,4 mm OD).
