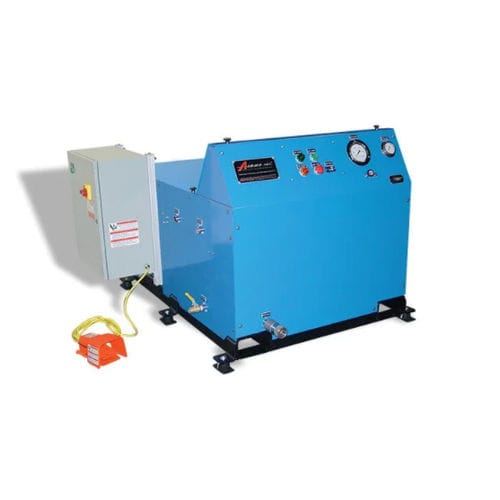

Chambre d'expansion ExpanTek® TH

Le système d'expansion à bille ExpanTek® Triplex-Hydro est conçu spécifiquement pour les applications d'expansion mécanique de tubes. Le processus d'expansion à bille utilise la pression de l'eau pour forcer une bille à travers l'intérieur du tube, ce qui permet d'élargir le tube au diamètre souhaité. La quantité d'expansion qui a lieu est liée au diamètre de la bille et à l'épaisseur de la paroi du tube. Cette méthode est utilisée pour les tubes de longueur droite où un seul opérateur effectue l'expansion. Le système de dilatation à bille TH dilate les tubes de manière fiable et efficace. À l'aide d'un outil d'expansion à bille ExpanTek® modèle 22, l'opérateur place un projectile tel qu'une bille en acier chromé dans le tube. Il positionne ensuite l'outil d'expansion sur l'extrémité du tube et lance le cycle de pression du système. L'eau à haute pression est dirigée derrière la bille, la forçant à descendre le long du tube. La pression chute rapidement lorsque la balle franchit le tube, ce qui permet à la balle de sortir du tube à faible vitesse pour être facilement capturée. Aucune installation supplémentaire n'est nécessaire pour développer différentes configurations de tubes sur les bobines, car chaque tube est développé individuellement. Spécifications Description Pression maximale : - Pressions de travail jusqu'à 689 bars (10 000 psi) Débit : - 3,6 gpm (13,6 lpm) Température : - 0° C à 49° C (32° F à 120° F) Électricité : - Adaptée au type de service électrique utilisé Options de commande : - Pédale de commande ou interrupteur de déclenchement de l'outil Services : - Eau Durée du cycle : - 2 à 5 secondes Interface de l'opérateur : - Régler et surveiller les fonctions du système sur le panneau de commande Fonctionnement : - L'eau à haute pression pousse une seule bille dans le tube Applications Revêtements de tubes de chaudières Serpentins de condenseurs Serpentins d'évaporateur Collage ailettes/tubes
