Sonde de pression relative TestMaster® 525

analogiquepour huilepour eau

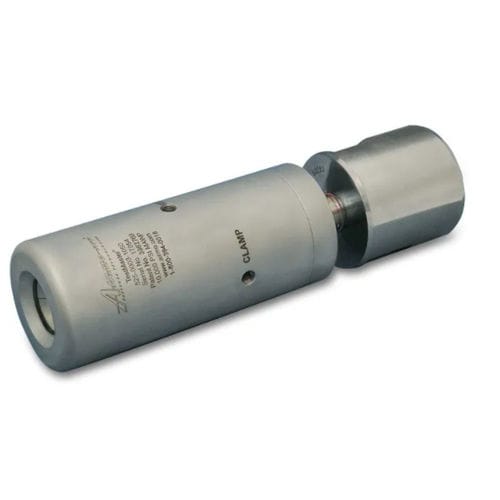

L'outil de test hydrostatique breveté TestMaster® modèle 525 est assisté par un pilote pneumatique pour un pré-serrage et un desserrage positifs des pinces multi-segments. Il convient à une utilisation manuelle ou à un équipement automatisé lorsqu'un test précis et rapide est nécessaire. Pendant le chargement et le retrait du tube, le joint d'étanchéité du tube n'entre pas en contact avec des arêtes vives ou des bavures, ce qui contribue grandement à prolonger la durée de vie du joint. L'outil peut être utilisé avec une variété de services, y compris l'eau et l'huile. L'outil de la série 525 convient aux tests de pression hydrostatique jusqu'à 15 000 psi (1 034 bar) pour des tubes jusqu'à 3,5 in. OD (88,9 mm OD) ; et des pressions allant jusqu'à 689 bar (10 000 psi) pour des tubes allant jusqu'à 114,3 in. OD (114,3 MM OD). Le modèle 525 prend en charge les tubes, tuyaux et raccords standard et métriques de 6,4 mm à 114,3 mm de diamètre extérieur (0,25 in. à 4,5 in.). OD (6,4 mm à 114,3 mm OD). Cet outil convient pour les tests conformes aux spécifications militaires, nucléaires, automobiles et aérospatiales telles que API, ASTM, ASME, ISO, DIN et BS. La conception à compensation de pression de l'outil modèle 525 place le tube ou le tuyau en tension, utilisant la pression interne pour saisir et sceller le diamètre extérieur du tube. Cette conception élimine les dispositifs de serrage du tube sur toute sa longueur. Une seule taille de corps permet de s'adapter à plusieurs épaisseurs de paroi, tout en maintenant des taux de remplissage élevés. Normalement, deux outils du modèle 525 sont utilisés pour tester les tubes. Un outil remplit le tube, et l'autre outil le bouche jusqu'à ce qu'il soit complètement rempli. Pour une performance optimale de l'outil, utilisez les vannes de purge d'air automatiques NuQuip®. Applications L'outil TestMaster® modèle 525 est utilisé pour de nombreuses applications de test de pression et d'hydro-expansion. Essais de pression hydrostatique Test de tubes et tuyaux Hydro-expansion de tubes et tuyaux
